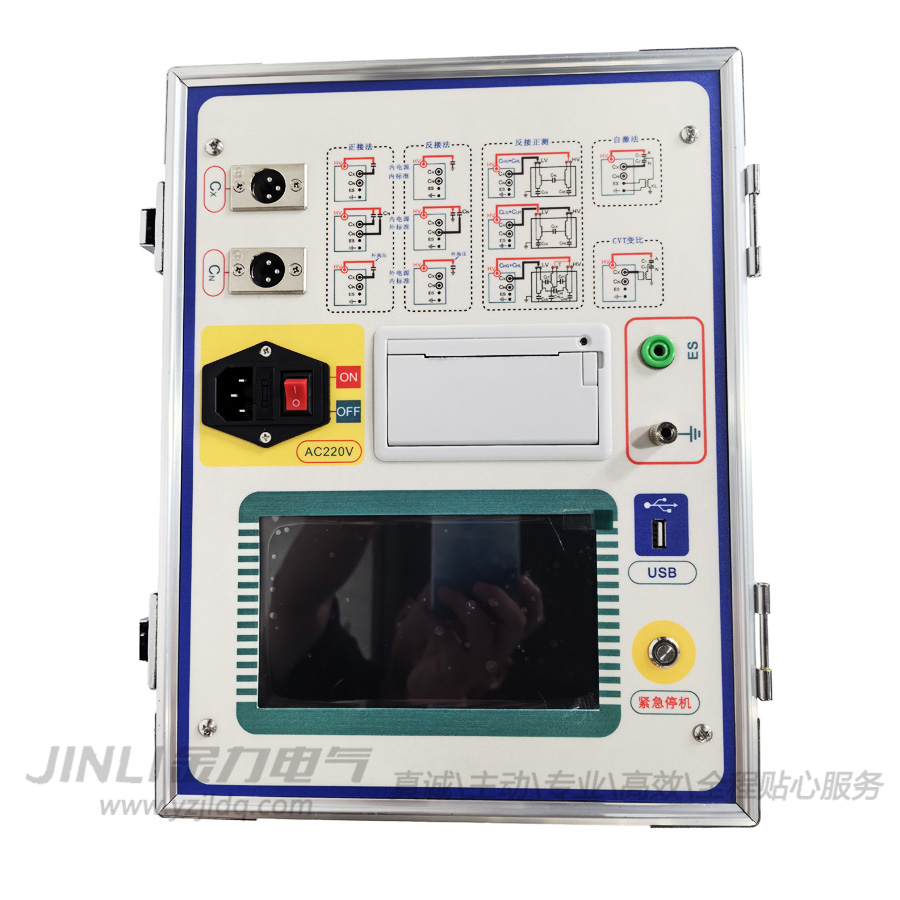

產品簡介：
JL3002異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz52.5Hz、45.0Hz55.0Hz、60.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
產品特性：
◆ 超大液晶中文顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
◆ 海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
◆ 科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
◆ 多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。
◆ 不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
◆ CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
◆ 高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
◆ AQ多重保護可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器AQ、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。
◆ CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
◆ LCR全自動測量
全自動電感、電容、電阻測量，角度顯示。
產品參數：
1 | 使用條件 | -10℃∽40℃ | RH＜80% | ||||
2 | 抗干擾原理 | 變頻法 | |||||
3 | 電源 | AC 220V±10% | 允許發電機 | ||||
4 | 高壓輸出 | 0.5KV∽10KV | 每隔0.1kV | ||||
精度 | ±(讀數*2%+0.1kV) | ||||||
zui大電流 | 200mA | ||||||
容量 | 2000VA | ||||||
5 | 自激電源 | AC 0V∽50V/15A | 單頻50.0HZ、60.0HZ 自動雙變頻 45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ | ||||
6 | 分辨率 | tgδ: 0.001% | Cx: 0.001pF | ||||
7 | 精度 | 介損△tgδ:±(讀數*1.0%+0.040%) | |||||
電容△C x :±(讀數*1.0%+1.00PF) | |||||||
8 | 測量范圍 | 介損tgδ | 無限制 | ||||
電容C x | 15pF ＜ Cx ＜ 300nF | ||||||
10KV | Cx＜60nF | ||||||
5KV | Cx＜150nF | ||||||
1KV | Cx＜300nF | ||||||
CVT測試 | Cx＜300nF | ||||||
9 | LCR測量范圍 | 電感L>20H（2kV） | 電阻R>10KΩ（2kV） | ||||
LCR測量精度 | 2% | 角度分辨率 | 0.01 | ||||
10 | CVT變比范圍 | 10∽10000 | |||||
CVT變比精度 | 1% | CVT變比分辨率 | 0.01 | ||||

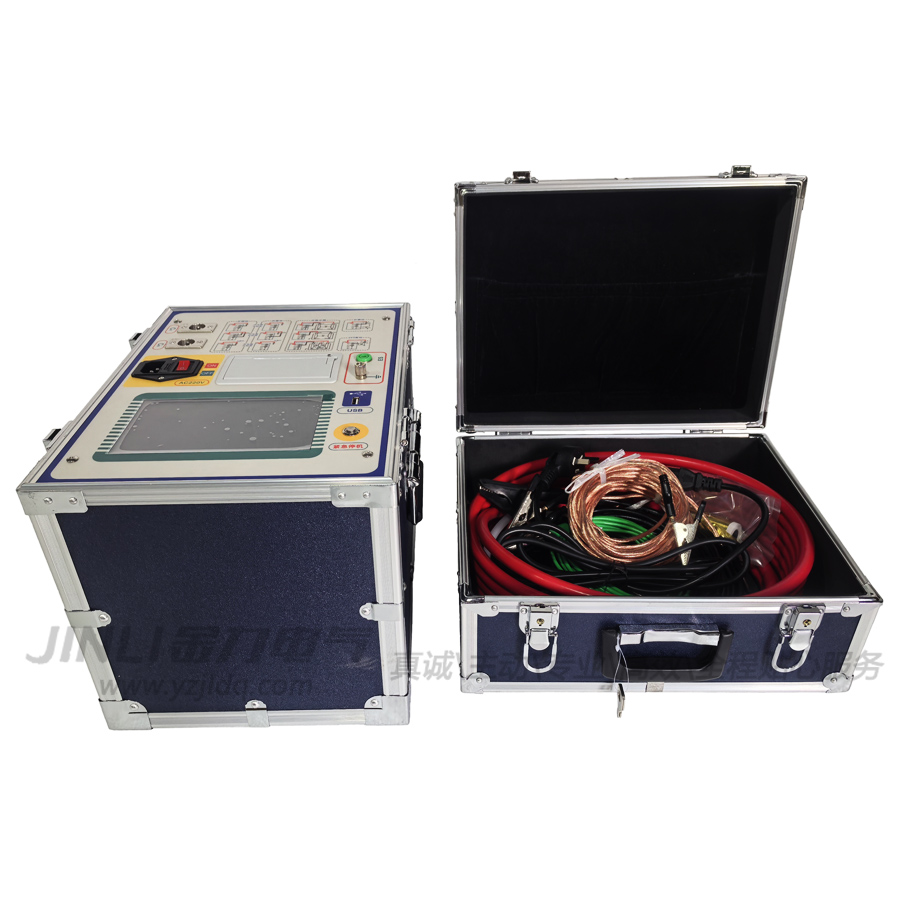

11 | 外型尺寸（主機 | 350（L）×270（W）×315（H） | |||||
外型尺寸(附件)(mm) | 350（L）×270（W）×160（H） | ||||||
12 | 存儲器大小 | 200 組 支持U盤數據存儲 | |||||
13 | 重量（主機） | 22.75Kg | |||||
重量（附件箱） | 5.25Kg | ||||||
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

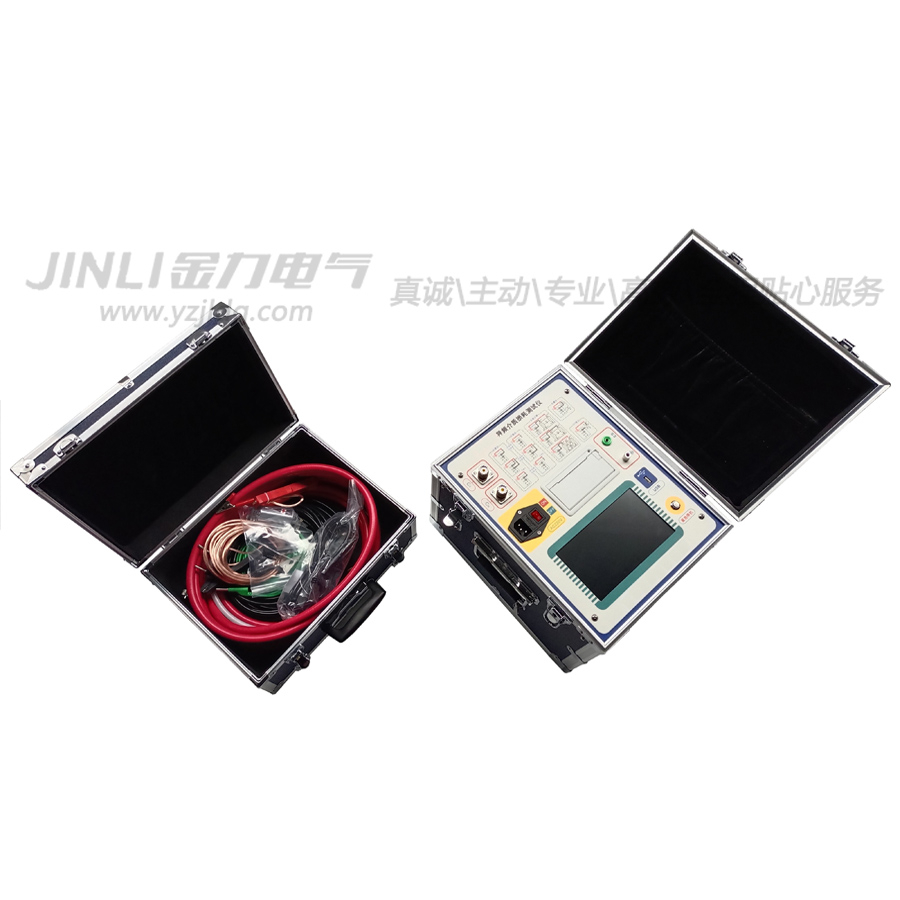

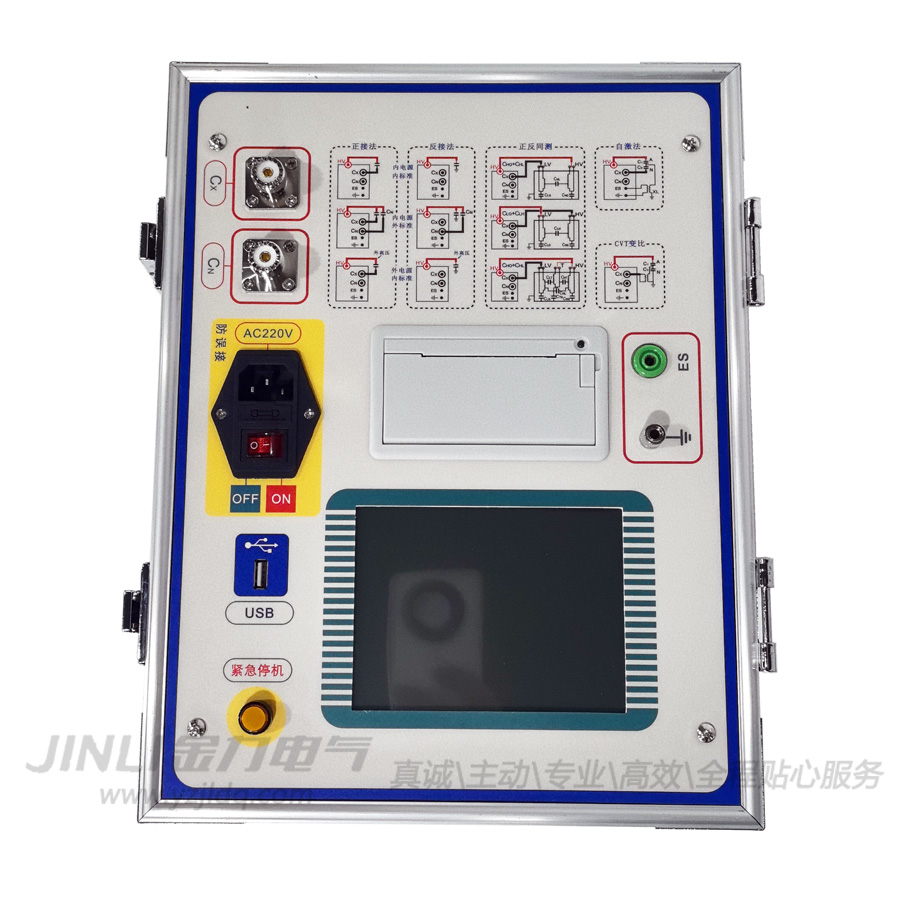

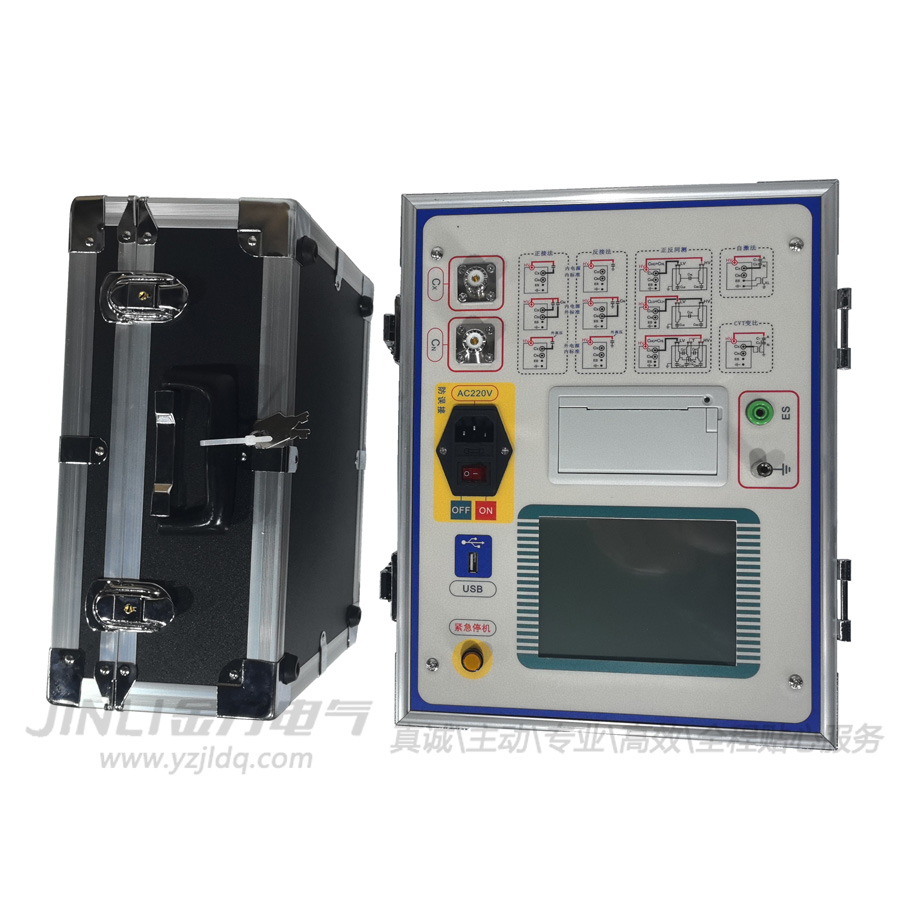

JL3002異頻介質損耗測試儀（彩屏款）
產品簡介：
JL3002異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?5.0Hz、50.0Hz、55.0Hz、47.5Hz52.5Hz、45.0Hz55.0Hz、60.0Hz、65.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器可以另外搭配絕緣油杯加溫控裝置來測試絕緣油介質損耗。
產品特性：
◆ 超大液晶中文顯示
儀器配備了7寸大屏幕觸控式彩色顯示屏，超大全觸摸操作界面，操作簡單，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介質損耗測量設備。
◆海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據100組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
◆科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
◆多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。
◆不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
◆CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
◆高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
◆多重保護AQ可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器AQ、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。
◆CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
◆LCR全自動測量
全自動電感、電容、電阻測量，角度顯示。
◆支持藍牙數據查詢
儀器搭載了藍牙模塊，支持藍牙數據傳輸，協議符合國家電網《電氣設備數字化測試儀器數據與通信技術規范》。
產品參數：
1 | 使用條件 | 溫度：-10℃∽40℃ | 濕度：RH＜80% | ||||||||
2 | 抗干擾原理 | 變頻法 | |||||||||
3 | 電源 | AC 220V±10% | 允許發電機（零線接地） | ||||||||
4 | 高壓輸出 | 0.5KV∽10KV | 每隔0.1kV | ||||||||
精度 | ±(讀數*2%+0.1kV) | ||||||||||
zui大電流 | 200mA | 容量 | 2000VA | ||||||||
5 | 自激電源 | AC 0V∽50V/15A | 單頻45.0Hz、50.0Hz55.0Hz、60.0Hz、65.0Hz 自動雙變頻45.0Hz/55.0Hz、47.5Hz/52.5Hz、55.0Hz/65.0Hz 57.5Hz/62.5Hz | ||||||||
6 | 分辨率 | tgδ: 0.001% | Cx: 0.001pF | ||||||||
7 | 精度 | △tgδ:±(讀數*1.0%+0.040%) | |||||||||
△C x :±(讀數*1.0%+1.00PF) | |||||||||||
8 | 測量范圍 | tgδ | 無限制 | ||||||||
C x | 15pF ＜ Cx ＜ 300nF | ||||||||||
10KV | Cx＜60nF | ||||||||||
5KV | Cx＜150nF | ||||||||||
1KV | Cx＜300nF | ||||||||||
CVT測試 | Cx＜300nF | ||||||||||
9 | LCR測量范圍 | 電感L>20H（2kV） | 電阻R>10KΩ（2kV） | ||||||||
LCR測量精度 | 2% | 角度分辨率 | 0.01 | ||||||||
10 | CVT變比范圍 | 10∽10000 | |||||||||
CVT變比精度 | 1% | CVT變比分辨率 | 0.01 | ||||||||

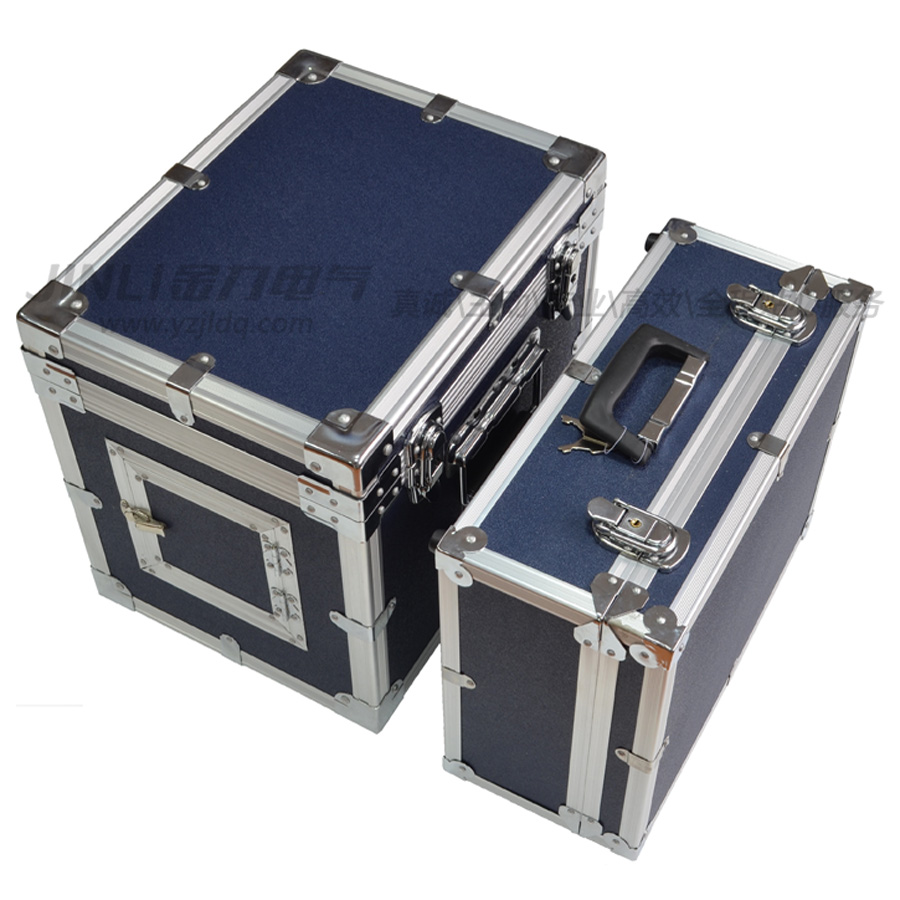

11 | 主機箱：外型尺寸 | 350（L）×270（W）×320（H） | |||||||||
附件箱：外型尺寸 | 350（L）×270（W）×160（H） | ||||||||||
12 | 藍牙傳輸 | 支持藍牙數據傳輸 | |||||||||
13 | 存儲器大小 | 100 組 支持U盤數據存儲 | |||||||||
14 | 重量（主機） | 23.25Kg | |||||||||
重量（附件箱） | 5.25Kg | ||||||||||
