產品簡介：

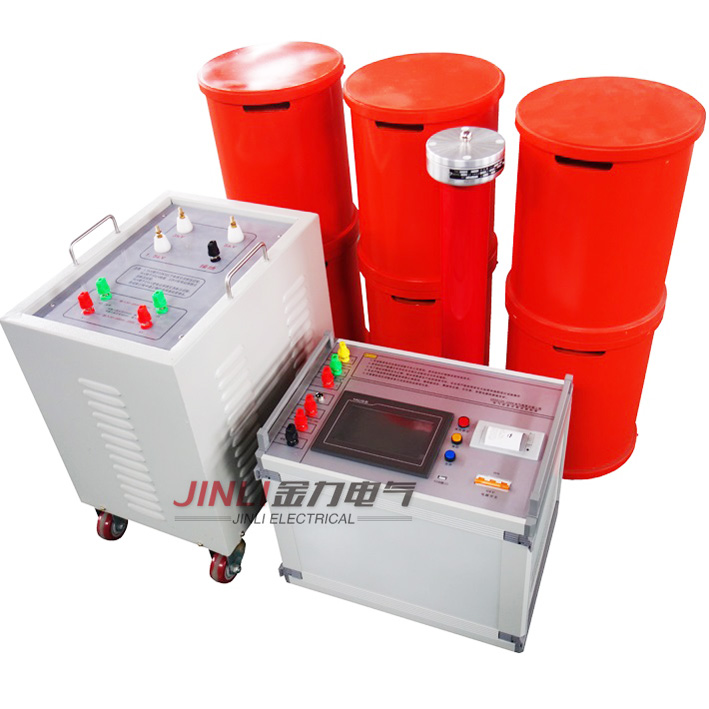

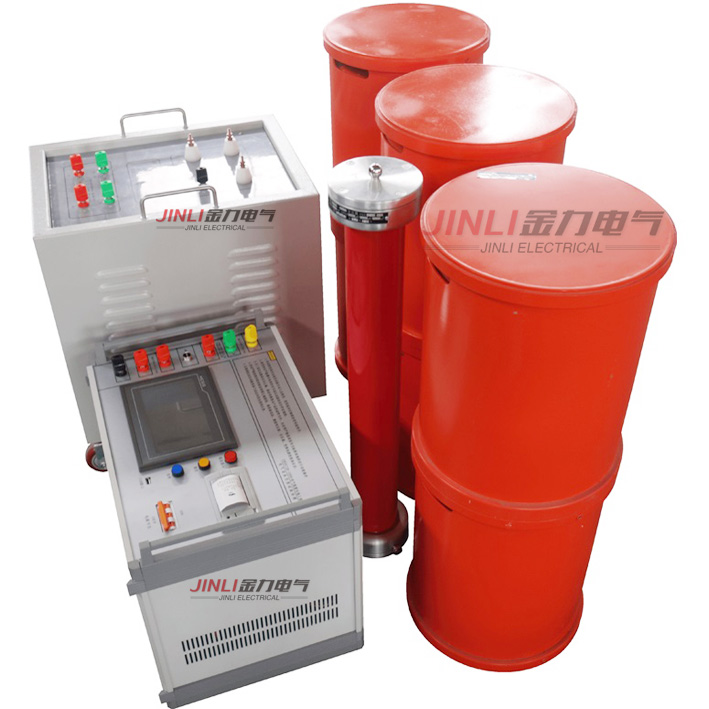

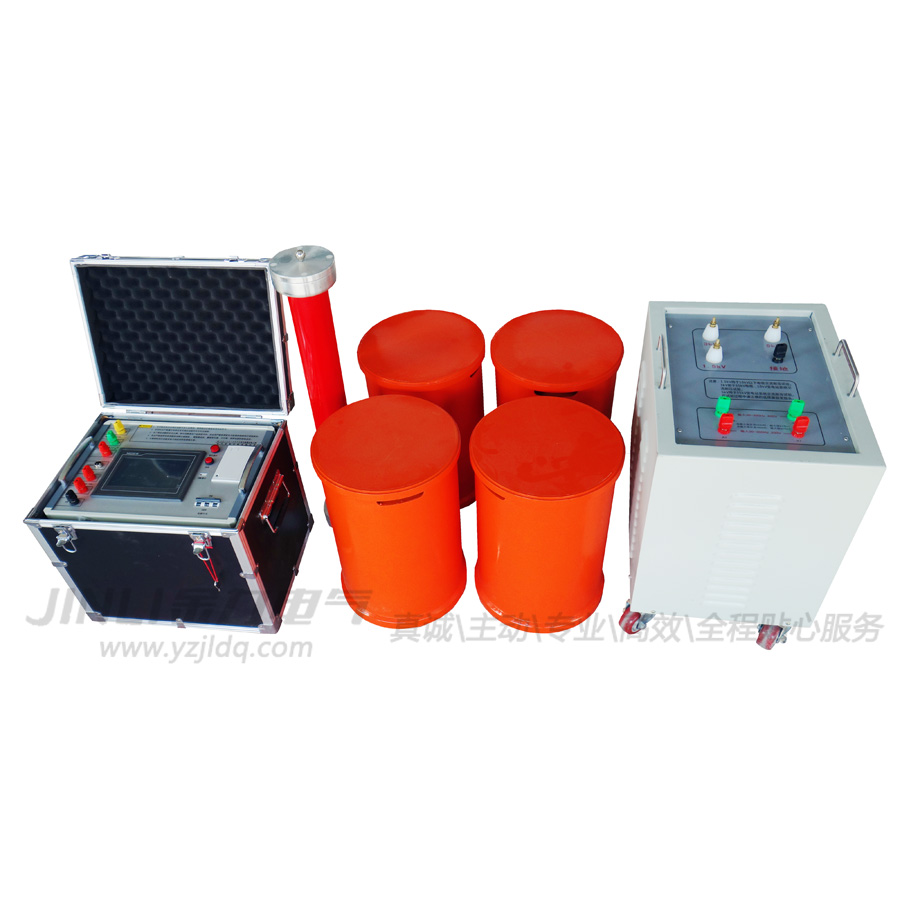

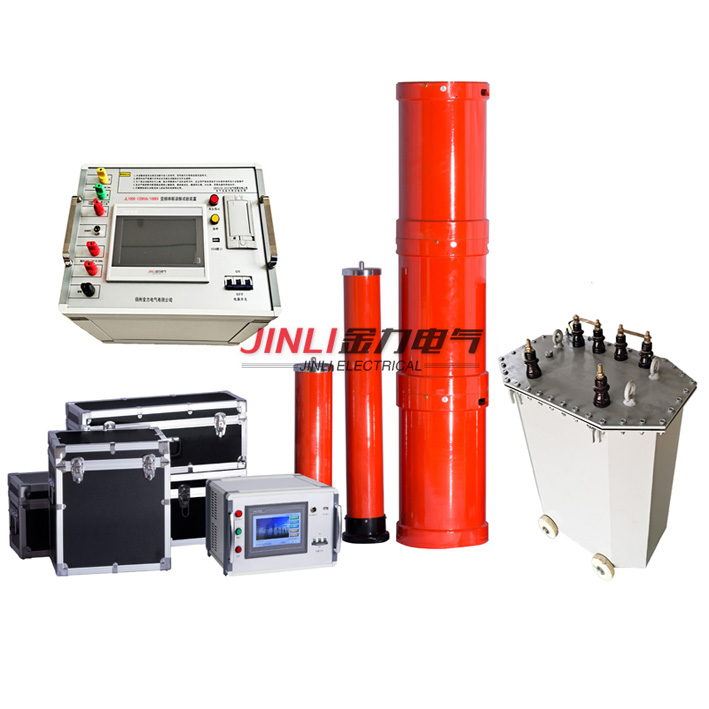

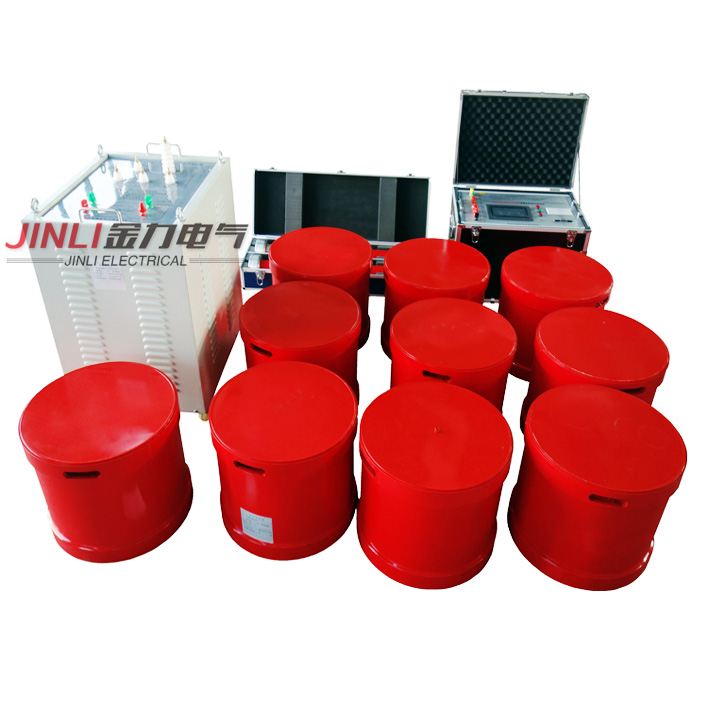

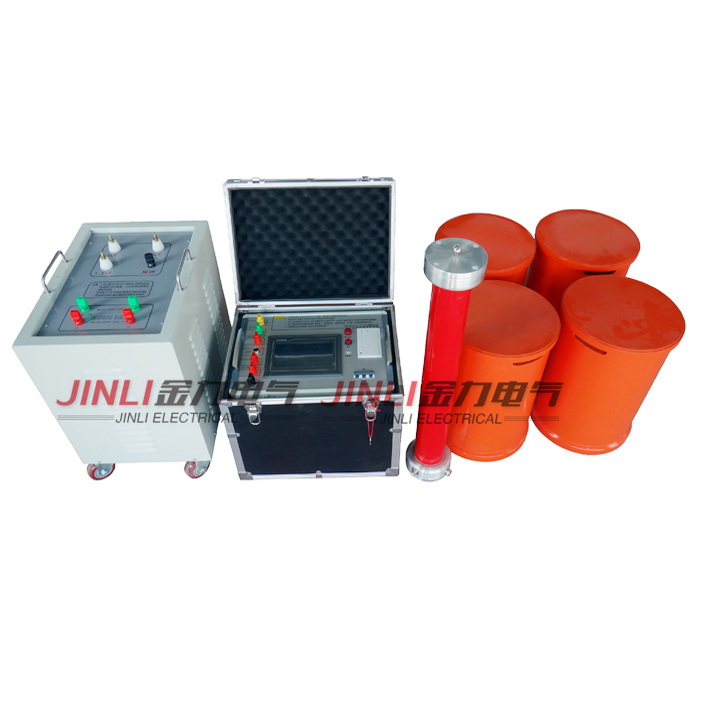

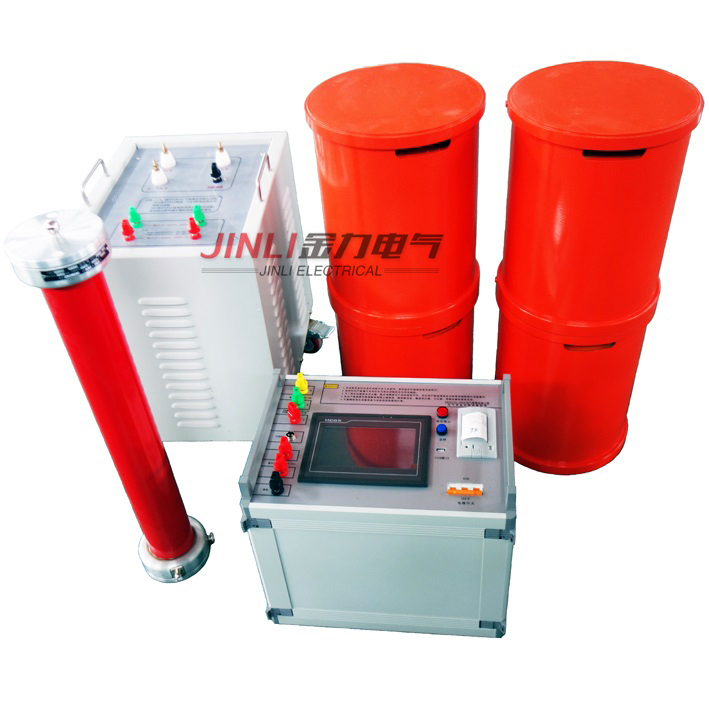

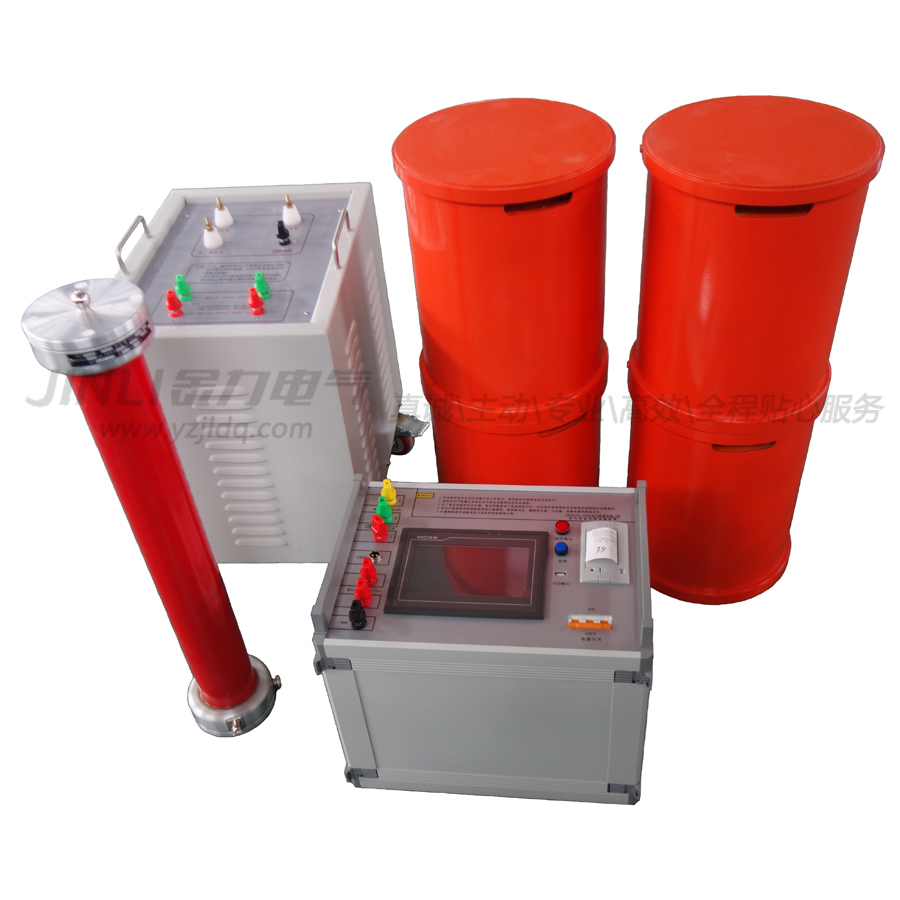

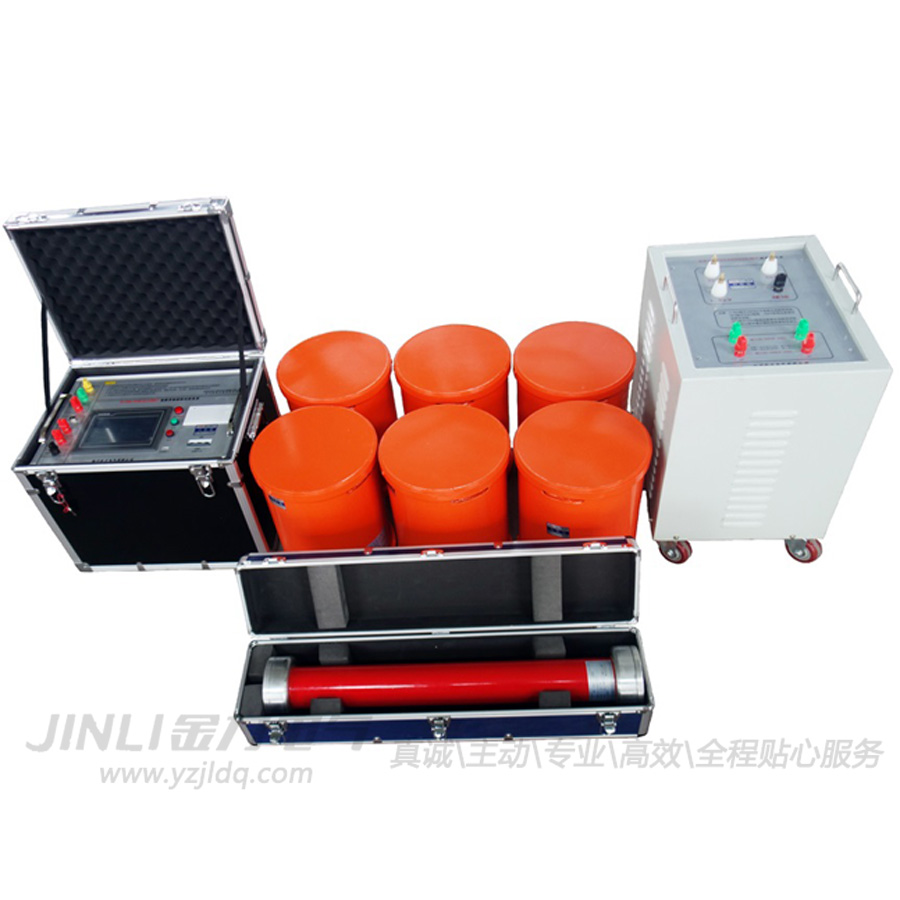

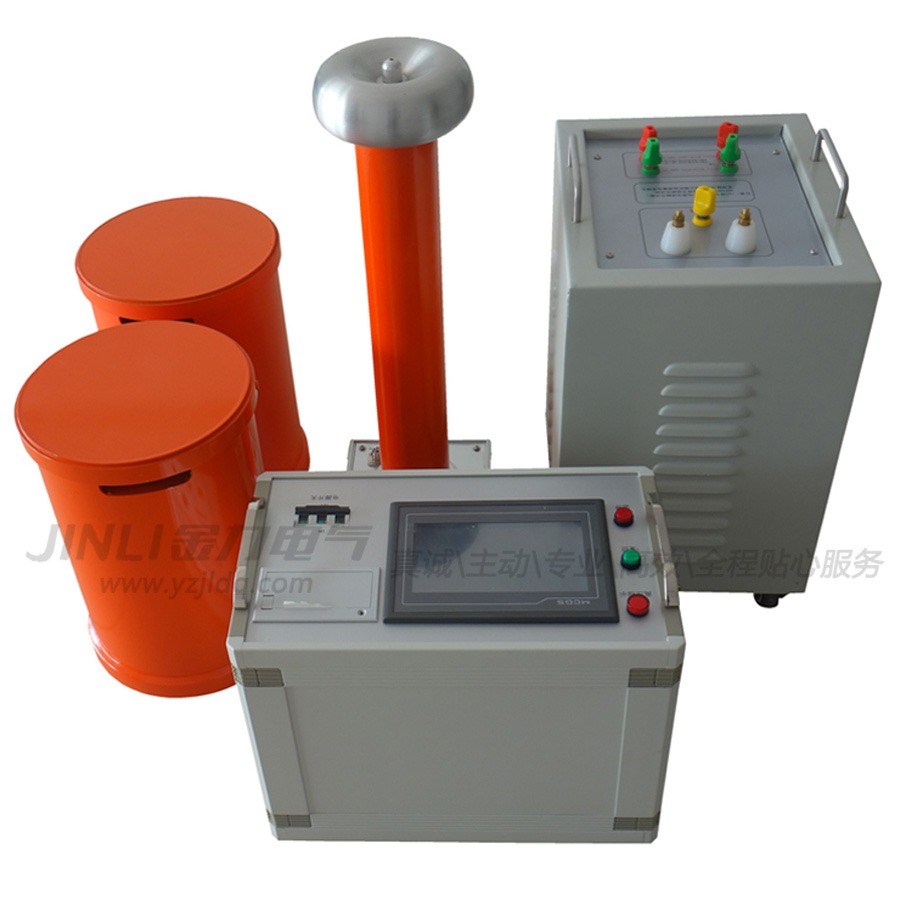

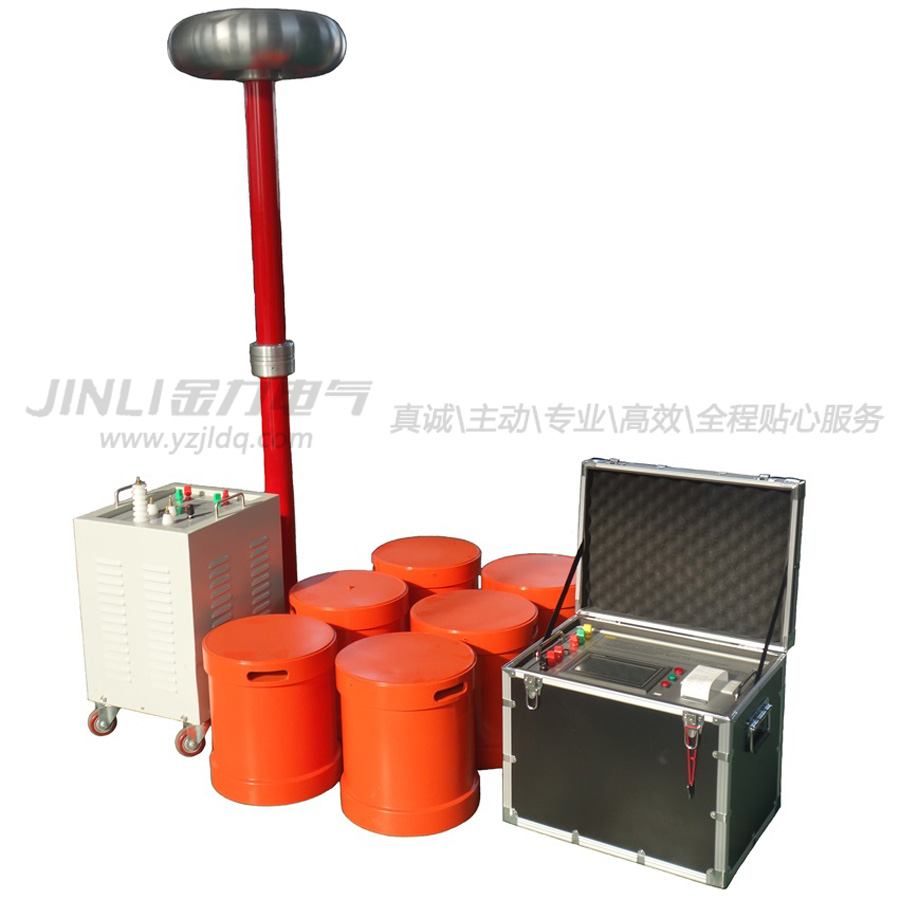

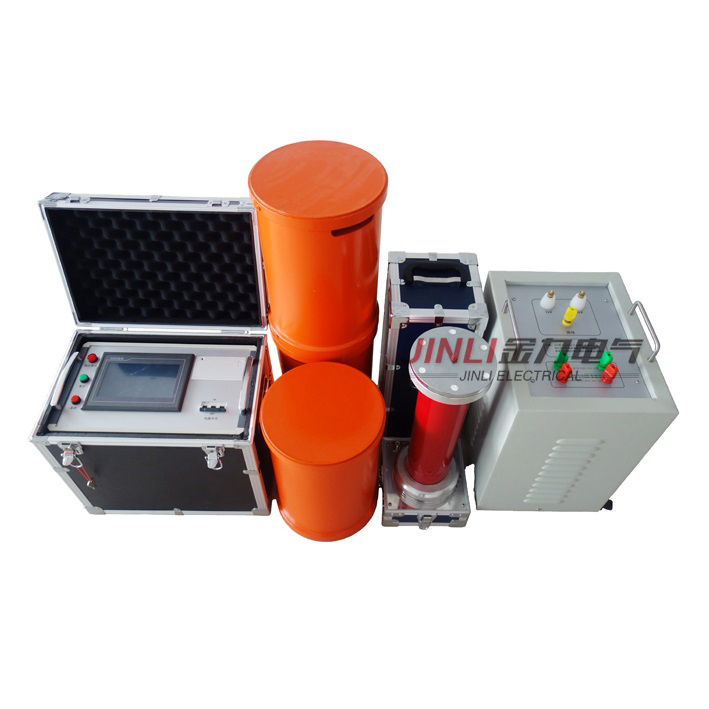

JL1006系列電纜交流耐壓/變頻串聯諧振試驗裝置，采用了調節電源頻率的方式，使電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流。，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。JL1006系列便攜式電纜耐壓試驗裝置由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻串聯諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜耐壓串聯諧振裝置、便攜式電纜耐壓試驗裝置、串聯諧振耐壓設備。
產品特性：
◆ 穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
◆ 自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，zui后精確鎖定諧振頻率。
◆ 支持多種試驗?zāi)Ｊ健Ｏ到y(tǒng)支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗?zāi)Ｊ剑扑]使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，AQ性更高。
◆ 系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。
◆ 保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
產品選型：JL1006系列電纜交流耐壓/變頻串聯諧振試驗裝置
編號 | 產品型號及方案名稱 | 試品對象適用范圍 | 串聯諧振試驗設備主要配置參數 | ||||
變頻源(臺) | 勵磁變(臺) | 電抗器(節) | 分壓器(臺) | 電容器(臺) | |||
| 1 | JL1006-50kVA/50kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜1km | 5kW | 5kVA/1.5/3kV | 25kV/1A(2節） | 50kV/2500pF | |
10kV/120mm2電纜1.2km | |||||||
10kV電氣設備 | |||||||
| 2 | JL1006-75kVA/75kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜1.5km | 6kW | 6kVA/1.5/3/5kV | 25kV/1A(3節) | 80kV/1000pF | |
35kV/300mm2電纜0.35km | |||||||
10kV電氣設備 | |||||||
35kV主變，電容量≤0.02μF | |||||||
| 3 | JL1006-108kVA/54kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜2km | 6kW | 6kVA/1.5/3kV | 27kV/1A（4節） | 60kV/2500pF | |
35kV/300mm2電纜0.5km | |||||||
10kV電氣設備 | |||||||
| 4 | JL1006-108kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜2.2km | 6kW | 6kVA/1.5/3/6kV/0.4kV | 27kVA/27kV（4節） | 1000pF/110kV | |
10kV開關等電氣設備 | |||||||
35kV/300mm2電纜0.8km | |||||||
35kV/13500kVA主變,電容量≤0.02μF | |||||||
35kV開關等電氣設備 | |||||||
| 5 | JL1006-108kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜2km | 6kW | 6kVA/1.5/3/6kV | 27kV/1A（4節） | 1000pF/110kV | 80kV/10000pF(出40kV抽頭) |
35kV/300mm2電纜0.6km | |||||||
35kV電氣設備 | |||||||
35kV主變，電容量≤0.01μF | |||||||
10kV主變，電容量≤0.01μF | |||||||
10kV電氣設備 | |||||||
| 6 | JL1006-132kVA/22kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 6kW | 6kVA/1kV | 22kV/2A（3節） | 30kV/3000pF | |
10kV/120mm2電纜4.5km | |||||||
| 7 | JL1006-132kVA/66kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 6kW | 6kVA/1kV/3kV | 22kV/2A（3節） | 70kV/2500pF | |
10kV/120mm2電纜4.5km | |||||||
10kV電氣設備 | |||||||
| 8 | JL1006-135kVA/54kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 7.5kW | 7.5kVA/1.5/3kV | 27kV/1.25A（4節） | 60kV/2500pF | |
35kV/300mm2電纜1km | |||||||
10kV電氣設備 | |||||||
| 9 | JL1006-135kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 7.5kW | 7.5kVA/1.5/3/5kV | 27kV/1.25A（4節） | 110kV/1000pF | 80kV/10000pF(出40kV抽頭) |
35kV/300mm2電纜1km | |||||||
35kV電氣設備 | |||||||
35kV主變，電容量≤0.01μF | |||||||
10kV電氣設備 | |||||||
| 10 | JL1006-135kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 7.5kW | 7.5kVA/1.5/3/5kV | 27kV/1.25A（4節） | 110kV/1000pF | |
35kV/300mm2電纜1km | |||||||
35kV電氣設備 | |||||||
35kV主變，電容量≤0.02μF | |||||||
10kV電氣設備 | |||||||
| 11 | JL1006-160kVA/160kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜2km | 10kW | 10kVA/2.5/5/10kV | 40kV/1A(4節) | 160kV/750pF(兩節) | |
35kV/300mm2電纜0.8km | |||||||
35kV電氣設備 | |||||||
110kV主變，電容量≤0.02μF | |||||||
| 12 | JL1006-162kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 10kW | 10kVA/1.5/3/6kV | 27kV/1.5A（4節） | 110kV/1000pF | |
35kV/300mm2電纜1.5km | |||||||
35kV電氣設備 | |||||||
| 13 | JL1006-176kVA/22kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜4km | 7.5kW | 7.5kVA/1kV | 22kV/2A（4節） | 30kV/3000pF | |
10kV/120mm2電纜5.5km | |||||||
| 14 | JL1006-200kVA/200kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜2km | 12kW | 12kVA/3/6/12kV | 50kV/1A（4節） | 200kV/750pF（兩節） | |
35kV/300mm2電纜0.6km | |||||||
35kV電氣設備 | |||||||
110kV主變，電容量≤0.02μF | |||||||
110kV GIS | |||||||
| 15 | JL1006-216kVA/216kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 12kW | 12kVA/3/6/12kV | 36kV/1A（6節） | 220kV/750pF(兩節) | |
35kV/300mm2電纜1km | |||||||
35kV電氣設備 | |||||||
110kV主變，電容量≤0.02μF | |||||||
110kV GIS | |||||||
| 16 | JL1006-216kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜4km | 12KW | 12kVA1.5/3/6kV | 27kV/2A（4節） | 110kV/1000pF | |
35kV/300mm2電纜1.6km | |||||||
35kV電氣設備 | |||||||
| 17 | JL1006-220kVA/22kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜5km | 12KW | 12kVA/1.2kV | 22kV/2A（5節） | 30kV/3000pF | |
10kV/120mm2電纜7km | |||||||
| 18 | JL1006-264kVA/22kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜6km | 12KW | 12kVA/1kV | 22kV/2A（6節） | 30kV/3000pF | |
10kV/120mm2電纜7.5km | |||||||
| 19 | JL1006-270kVA/54kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜5km | 15KW | 15kVA/1.5/3kV | 27kV/2.5A（4節） | 60kV/2500pF | |
35kV/120mm2電纜2.5km | |||||||
| 20 | JL1006-270kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜5km | 15KW | 15kVA/1.5/3/6kV | 27kV/2.5A（4節） | 110kV/1500pF | |
35kV/300mm2電纜2km | |||||||
35kV電氣設備 | |||||||
| 21 | JL1006-270kVA/270kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 15kW | 15kVA/4/8/16kV | 45kV/1A（6節） | 270kV/500pF | 160kV/5000pF(分兩節) |
35kV/300mm2電纜1km | |||||||
110kV/300mm2電纜0.2km | |||||||
110kV電氣設備 | |||||||
110kV主變，電容量≤0.01μF | |||||||
| 22 | JL1006-270kVA/270kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜3km | 15kW | 15kVA/4/8/16kV | 45kV/1A（6節） | 270kV/500pF | |
35kV/300mm2電纜1km | |||||||
110kV/300mm2電纜0.2km | |||||||
110kV電氣設備 | |||||||
110kV主變，電容量≤0.02μF | |||||||
| 23 | JL1006-324kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜5km | 18kW | 18kVA/1.5/3/6kV | 27kV/2A（6節） | 110kV/1000pF | |
35kV/300mm2電纜2.8km | |||||||
35kV電氣設備 | |||||||
| 24 | JL1006-405kVA/108kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜5km | 22kW | 22kVA/1.5/3/6kV | 27kV/2.5A（6節） | 110kV/1000pF | |
35kV/300mm2電纜3km | |||||||
35kV電氣設備 | |||||||
| 25 | JL1006-405kVA/270kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜4.5km | 18kW | 18kVA/4/8/16kV | 45kV/1.5A（6節） | 270kV/500pF | |
35kV/300mm2電纜2km | |||||||
110kV/300mm2電纜0.5km | |||||||
110kV主變，電容量≤0.02μF | |||||||
110kV 電氣設備 | |||||||
| 26 | JL1006-540kVA/270kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜10km | 30kW | 30kVA/1.5/3/6kV;15kVA/16kV | 27kV/2A（10節） | 270kV/500pF | |
35kV/300mm2電纜4km | |||||||
110kV/300mm2電纜1km | |||||||
110kV主變，電容量≤0.02μF | |||||||
110kV 電氣設備 | |||||||
| 27 | JL1006-540kVA/270kV變頻串聯諧振試驗裝置 | 10kV/300mm2電纜6km | 30kW | 30kVA/4/8/16kV | 45kV/2A（6節） | 270kV/500pF | |
35kV/300mm2電纜3km | |||||||
110kV/300mm2電纜1km | |||||||
110kV主變，電容量≤0.02μF | |||||||
110kV 電氣設備 | |||||||
