產品簡介：

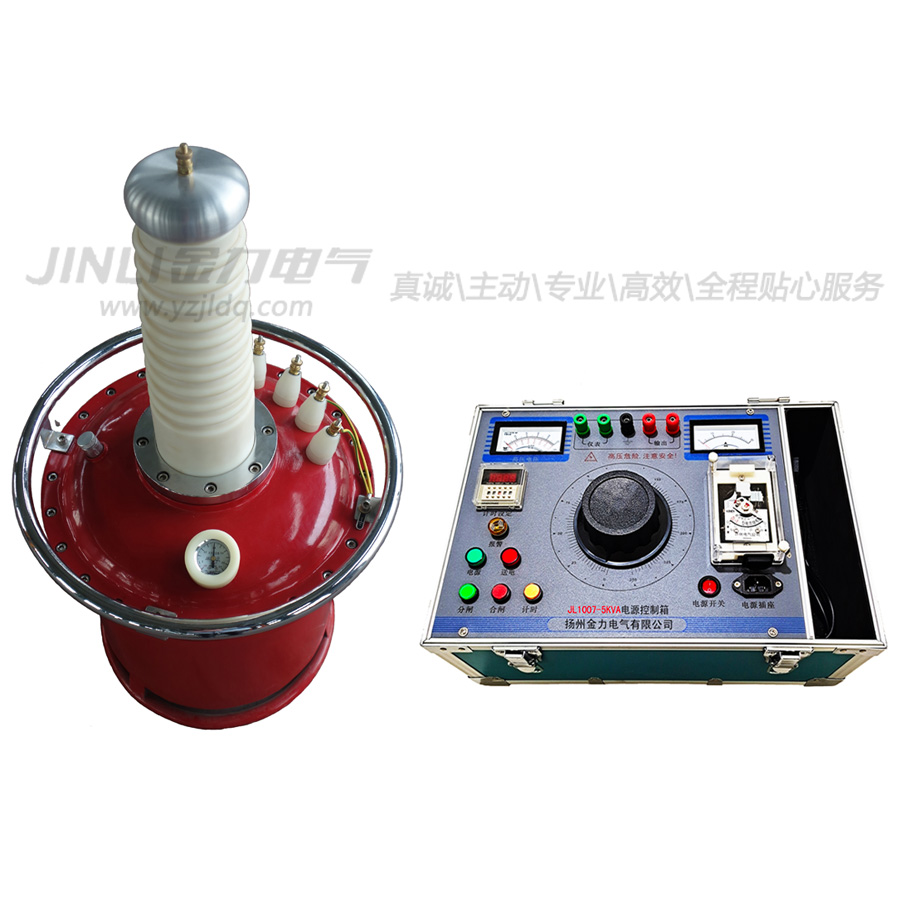

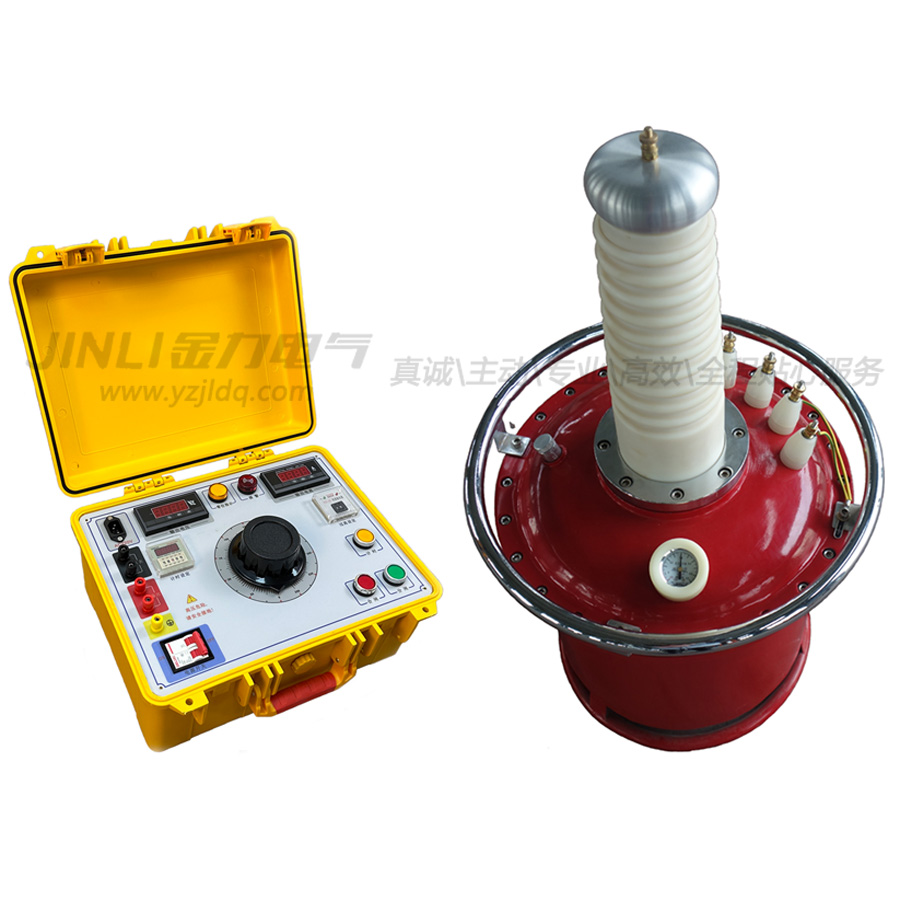

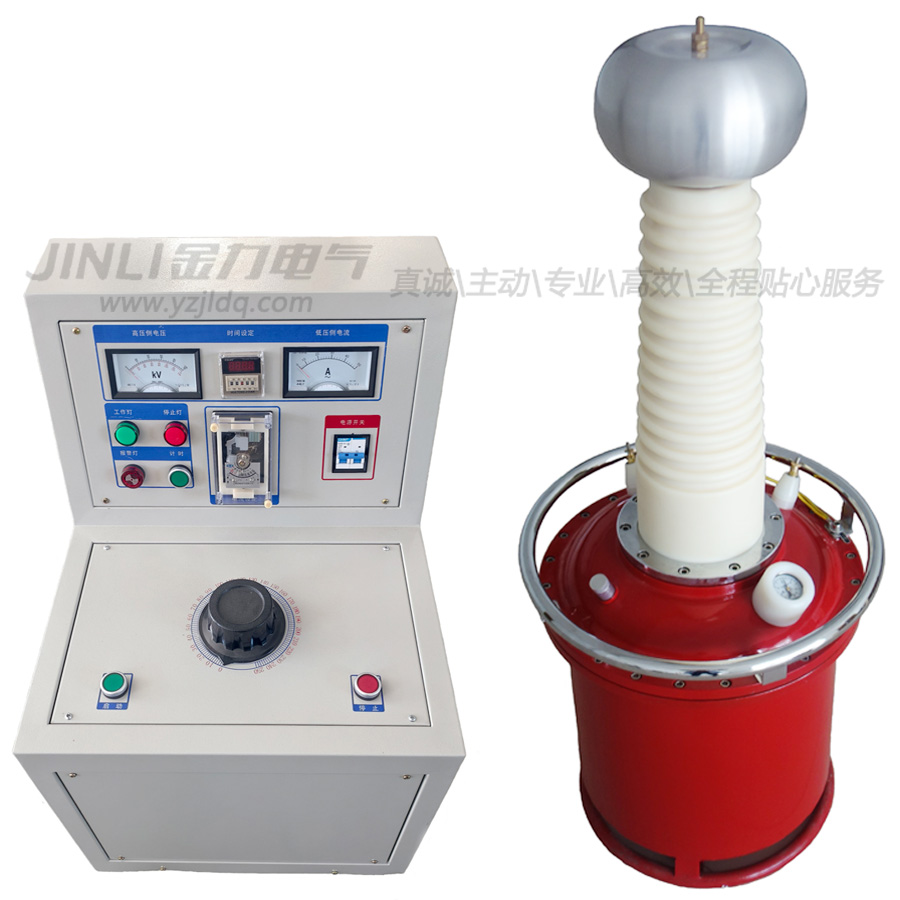

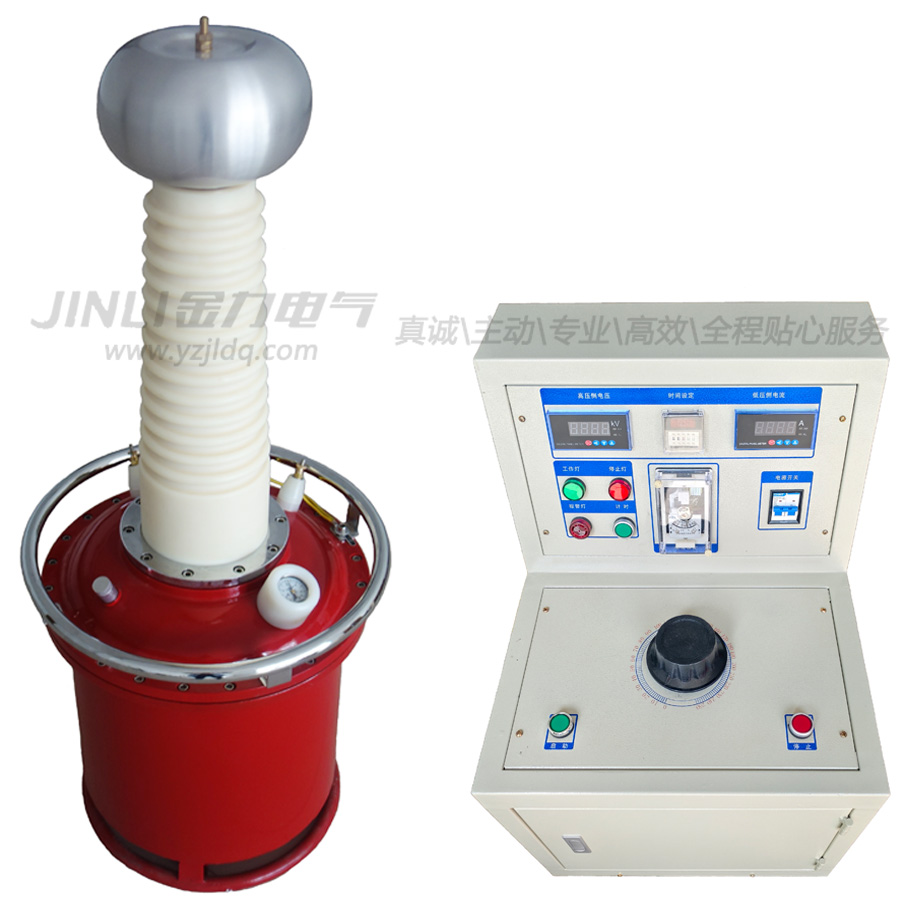

JL1009系列充氣式試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級的要求也越來越高，而油絕緣試驗變壓器在體積上和重量上越來越不能滿足現場工作的要求。隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的絕緣介質六氟化硫氣體（SF6）推向了電力設備應用領域。由于六氟化硫氣體良好的絕緣性能和滅弧性能，及不燃燒性，使得它作為新的絕緣介質得以廣泛應用電力系統。
產品滿足《DL/T848.2-2004高壓試驗裝置通用技術條件第2部分工頻高壓試驗裝置》的要求。用于電力系統對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣耐壓試驗。該系列試驗變壓器具有體積小、重量輕、結構緊湊、通用性強等優點。
產品特性：
◆ 產品采用一次壓制而成高壓套管

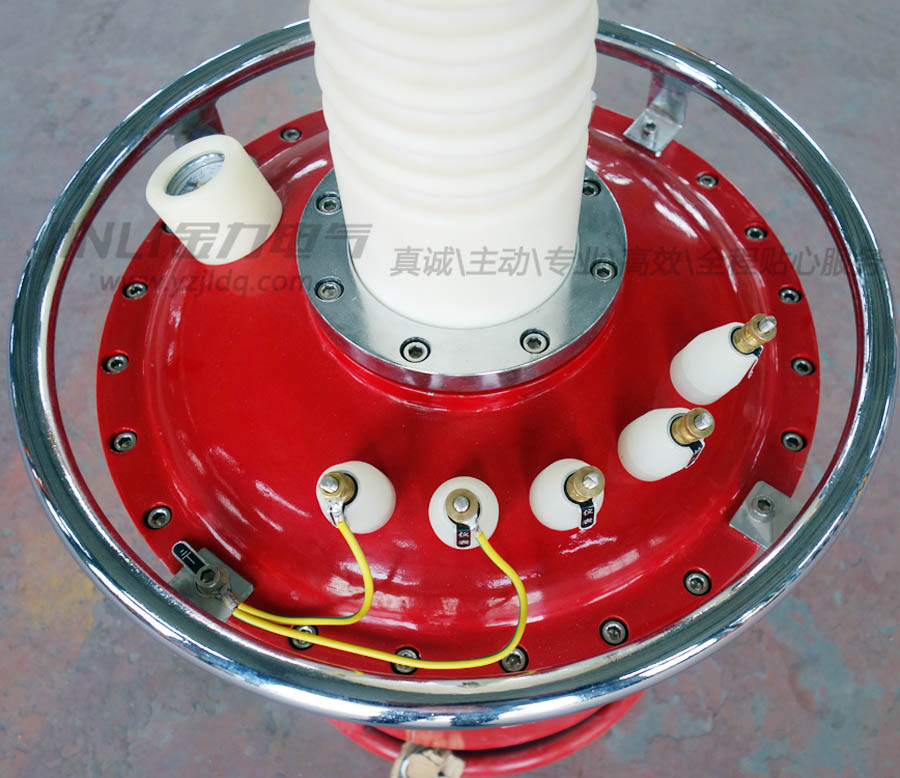

◆ 套管與氣桶之間完全隔離加上所有連接部分采用進口O型密封圈密封，徹底解決了常見的變壓器漏氣的問題
◆ 睡式鐵芯設計,有效提高產品的抗震性
◆ 所有產品均可通過1.1倍感應耐壓試驗
◆ 采用純凈SF6作為絕緣介質
◆ 高低壓線采用高強度聚酯、無氧銅桿漆包線
◆ 鐵芯采用全新武鋼二硅冷軋硅鋼卷片
產品參數：
◆ 輸入電壓：10kVA及以下為AC200V 10kVA以上為AC400V
◆ 空載損耗：＜10%
◆ 短路阻抗：＜10%
◆ 變比誤差：＜1%
◆ 儀表電壓：100V
| 型號 | 輸入電壓 | 輸出電壓 | 低壓電流 | 高壓電流 | 外形尺寸(mm) | 重量(kg) |
| 3/50 | AC200V | 50kV | 15A | 60mA | Φ300×690 | 35 |
| 5/50 | 25A | 100mA | Φ300×690 | 35 | ||
| 10/50 | 50A | 200mA | Φ375×750 | 60 | ||
| 15/50 | AC400V | 37.5A | 300mA | Φ420×800 | 70 | |
| 20/50 | 50A | 400mA | Φ440×820 | 85 | ||
| 30/50 | 75A | 600mA | Φ386×840 | 100 | ||
| 50/50 | 125A | 1000mA | Φ416×910 | 120 | ||
| 5/100 | AC200V | 100kV | 25A | 50mA | Φ300×1300 | 65 |
| 10/100 | 50A | 100mA | Φ475×1300 | 65 | ||
| 15/100 | AC400V | 37.5A | 150mA | Φ390×1320 | 85 | |
| 20/100 | 50A | 200mA | Φ400×1340 | 100 | ||
| 30/100 | 75A | 300mA | Φ410×1360 | 110 | ||
| 50/100 | 125A | 500mA | Φ460×1410 | 125 | ||
| 15/150 | 150kV | 37.5A | 100mA | Φ390×1800 | 100 | |
| 20/150 | 50A | 133mA | Φ415×1800 | 110 | ||
| 30/150 | 75A | 200mA | Φ430×1800 | 125 | ||
| 50/150 | 125A | 333mA | Φ490×1850 | 140 | ||
| 20/200 | 200kV | 50A | 100mA | Φ510×2150 | 140 | |
| 30/200 | 75A | 150mA | Φ530×2150 | 160 | ||
| 50/200 | 125A | 250mA | Φ550×2150 | 240 |
