產品簡介：
JL9007型輸電線路故障距離測試儀是用于架空輸電線路發生性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。
適用于35kV及以上各電壓等級的架空輸電線，當發生性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。
架空輸電線路故障距離測試儀必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。
工作原理：
根據波的傳輸理論，波在架空線路上傳播,遇到開路或短路點時，會發生反射，在線路上產生駐波。波的頻率不同，駐波波峰波谷出現的位置則不同。通過改變波的頻率，可使波的波谷正好出現在信號的注入點。由于架空線路波速是固定的，在已知波速的情況下，就可以計算出線路的長度。
設：
f: 注入的信號頻率;
v: 注入的信號沿線路傳輸的速度;
λ: 注入信號的波長;
L: 線路長度;
因為: f×λ=v
由理論公式推導，可得出:
對于末端短路的線路，當注入的信號頻率由低向高變化，在注入點出現diyi個駐波波谷時，線路長度為波長的一半，即: L= λ/2=0.5V/F;
對于末端開路的線路，當注入信號的頻率由低向高變化，在注入點出現diyi個駐波波谷時，線路長度為波長的四分之一，即: L=λ/4=0.25V/F。
據這一結論，就可以計算出故障距離。
本儀器帶有精確測頻電路及對駐波波谷進行檢測的模塊，可檢測出發生駐波時的頻率，再根據已有的各電壓等級下的波速，換算出發生故障的點到測量點之間的距離L。由于本儀器帶有數據記憶電路，對測量出的各頻率下的數據進行記錄，可在測試完成后進一步精確分析。
產品特性：

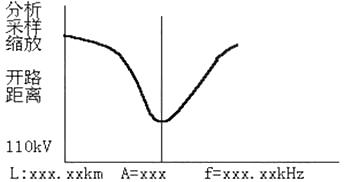

◆ 儀器開機后會自動顯示如下圖型界面，其中曲線部分為上一次采樣得到的數據波形。

◆ 主要操作功能為分析、采樣和縮放功能。

◆ 分析功能主要是通過控制“左移”和“右移”鍵改變標識線的位置，尋找波谷發生zui低的頻率點。顯示屏幕下方的L表示故障距離，會隨著標識線位置的變化而給出對應距離數據。A表示駐波點的幅值，f為當前標識線所標定的頻率點的頻率值。
◆ 采樣是進行駐波點測量的過程。
◆ 縮放是結合分析對所測的曲線在頻率軸（x軸）方向進行曲線的壓縮與放大（精細度的改變）。
開路或短路提示為測量采樣后，儀器根據數學模型分析得到的線路末端為開路斷線或短路接地的故障狀態標識，也是進行距離計算的數據。
◆ 距離標識下方的電壓等級標識主要是選擇該電壓等級下線路的波速用，其選擇對應于所測線路電壓等級。
產品參數：
◆ 掃頻范圍 （100Hz～100kHz） 分段選擇
◆ 測量距離 2～100kM
◆ 被測線路電壓等級 35kV～500kV
◆ 顯示LCD 240×128點陣 （黑白）
◆ 顯示方式 圖形及文字
◆ 輸出電壓 Vp_p≥8V
◆ 內部電池使用時間 2～4小時/每次充電
◆ 充電電流及時間 100～200mA/12小時
◆ 體積 260(寬)×350(長)×190(高)mm
◆ 重量4.5KG
