產品簡介

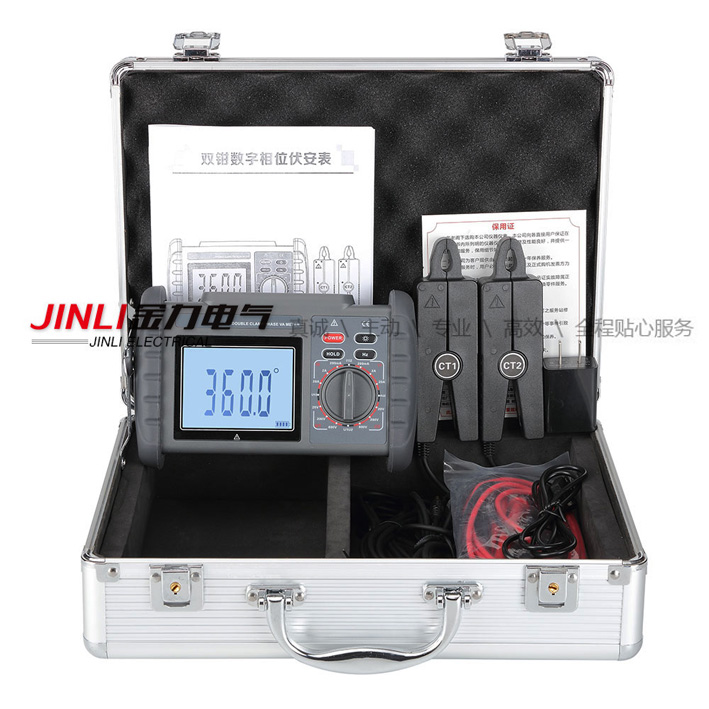

JL2000B雙鉗數字相位伏安表是一款手持式，雙通道輸入的一種全數字化、多功能、高精度測量儀器。該儀器應用新微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，工頻頻率、相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，JL2000B雙鉗數字相位伏安表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種準確、便捷的新型電力儀表。
JL2000B雙鉗數字相位伏安表適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
產品功能
◆ 采用大屏幕高背光顯示，清析顯示儀器的工作狀態和測試參數，操作極為方便。
◆ 測量兩路電壓、電流、相位、測量電網頻率。
◆ 小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接狀況，儀器測量精度高，測量范圍寬。
◆ 判別變壓器繞組、容性和感性負載。
產品參數
1．基準工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | |
環境濕渡 | 40%～60% | ＜80% | |
信號波形 | 正弦波 | 正弦波 | β=0.05 |
信號頻率 | 50Hz±1Hz | 45Hz～65Hz | |
儀表工作電壓 | 3.7V±0.1V | 3.7V±0.5V | |
測相位時電壓幅值 | 220V±20V | 30V～500V | |
測相位時電流幅值 | 2A±0.2A | 10mA～20.00A | |
外電場、磁場 | 應避免 | ||
被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
2．量程及精度誤差
類別 | 量程 | 分辨率 | 基本誤差 |
電壓 | AC 0.00V～600V | 0.01V | ±(0.5% FS) |
電流 | AC 0.0mA～20.0A | 0.1mA | ±(0.5% FS) |
相位 | 0.0°～360° | 0.1° | ±1° |
頻率 | 45Hz～65Hz | 0.01Hz | ±0.5Hz |
注：工作條件下相位誤差為±3°。
3.一般規格
功能 | 測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
電源 | 內置大容量鋰電池供電3.7V |
功耗 | 開啟背光燈耗電50mA，充滿電池連續工作48小時以上 |
顯示模式 | LCD顯示，71×52mm |
儀表尺寸 | 長寬厚：187*191*51mm |
鉗口尺寸 | Φ8mm |
電壓量程 | AC 0.00V～600V |
電流量程 | AC 0.0mA～20.0A |
相位量程 | 0.0°～360.0° |
頻率量程 | 45.00Hz～65.00Hz |
分辨率 | 電壓：AC 0.01V |
電流：AC 0.1mA | |
相位：0.1° | |
頻率：0.01Hz | |
檢測速率 | 約2秒/次 |
數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
背光功能 | 適合昏暗場所及夜間使用 |
電壓檢測 | 四格電量顯示，剩余一格時要及時充電。 |
儀表質量 | 主機：473g |
尖嘴形電流鉗：180g×2 | |
測試線：190g | |
測試線長度 | 1.5m |
電流鉗線長 | 2m |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
耐壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
絕緣 | 儀表線路與外殼之間≥100MΩ |
結構 | 雙重絕緣 |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
