產品用途：
SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種ZY設備。
適用范圍：
JLLH系列SF6氣體回收充放裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。
設計方案：
JLLH系列SF6氣體回收充放裝置、本裝置由SF6氣體回收裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。
產品特性：
◆ 內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
◆ 一體化的設計和較小的體積便于移動和使用。
◆ gaoxiao的過濾免維護系統，極大保證了回收SF6氣體的質量。
◆ 內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
◆ 所有電氣系統均采用優質品牌。
◆ 優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
◆ 整機為風冷無需外接水源。
◆ 內置溫度保護系統即使在-20攝氏度下也能正常工作。
◆ 內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
◆ 所有球閥為密封元件具有自動補償性能。
◆ 具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。

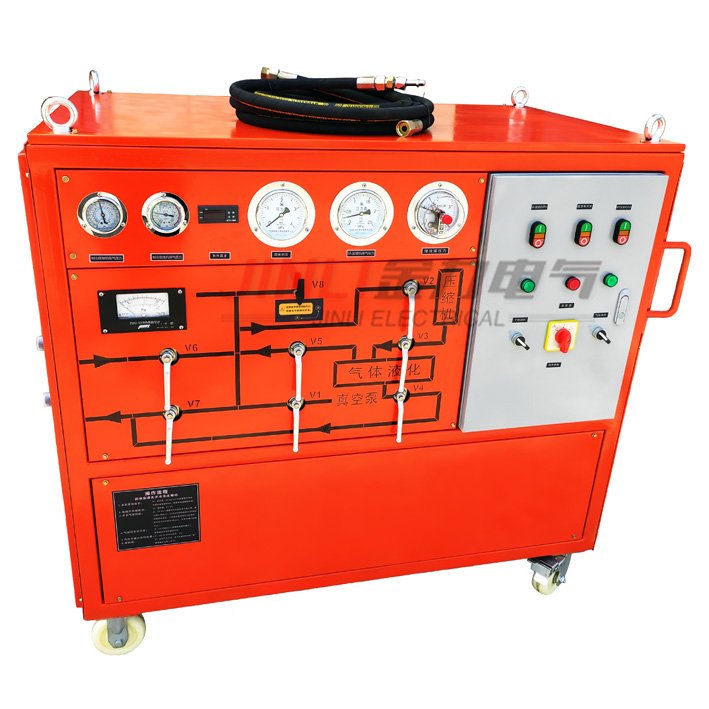

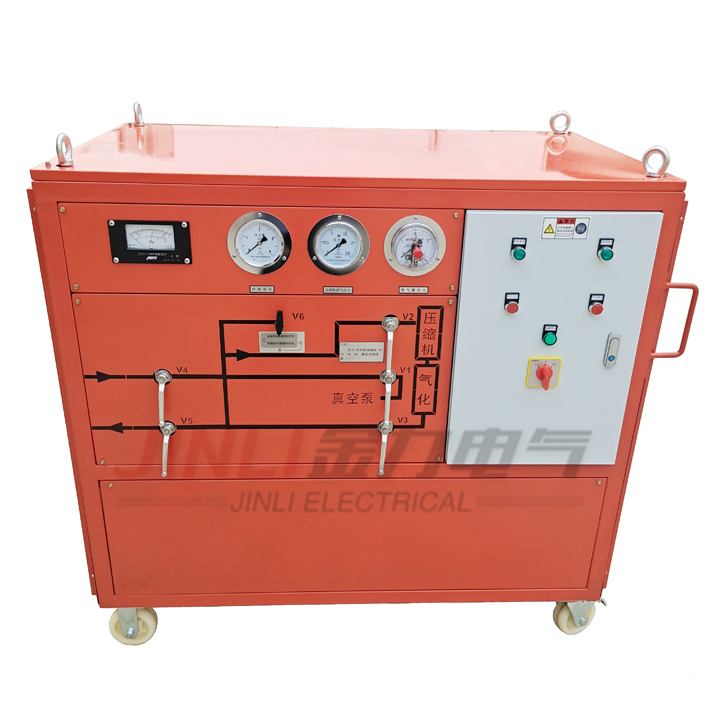

產品外觀：
整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。
型號說明：
JL LH - 7 Y - 15 - 50
備注說明：
JL:單位名稱縮寫“揚州金力電氣”
LH: "L"為六氟化硫漢語拼音首字母,"H"為回收裝置漢語拼音首字母
7：壓縮機排氣量為7m3/h（壓縮機品牌及型號可選）
Y："Y"表示存儲形式為液態（"Q"表示存儲形式為氣態）
15：真空泵抽速15m3/h（真空泵品牌及型號可選）
50：表示可儲存50KG的SF6氣體（儲氣罐容量可選）
產品參數：
序號 | 指標名稱及單位 | JLLH-7Y-15-50型SF6氣體回收充放裝置 | |
1 | 電源AC | V | 380（三項五線、相序自動轉換） |
2 | 額定zui高儲氣壓力（20℃） | MPa | ≤4 |
3 | 極限真空度 | Pa | ≤10 |
4 | 裝置真空度保持 | Pa | 在133 Pa壓力保持24h，真空度值上升＜400 Pa |
5 | SF6壓縮機 | 泰康 | |
6 | 壓縮機抽氣速率 | m3/h | 7m3/h |
7 | 真空泵 | 2XZ-4 | |
8 | 真空泵抽氣速率 | m3/h | 15 |
9 | 回收裝置適應入口初壓（20℃） | MPa | 0~1.0 |
10 | 電氣設備回收終壓（20℃） | MPa | ≤50 Kpa |
11 | 回收后氣體油份控制 | μg/g | 國產油分＜10 |
12 | 裝置年漏氣率 | % | ＜1 |
13 | 裝置連續無故障運轉時間 | h | ≥1000 |
14 | 累積無故障運轉時間 | h | ≥5000 |
15 | 噪聲水平 | dB(A) | 整機≤75 |
16 | 理論儲液能力 | KG | 50 |
17 | 冷凍液化壓縮機 | 國產品牌 | |
18 | 冷凍儲罐 | L | 50 |
19 | 回收后氣體水分(PPM/V) | PPM/V | 60 |
20 | 回收后氣體油分(PPM/V) | PPM/V | 10 |
21 | 干燥過濾方式 | 真空加熱活化再生 | |
22 | 充氣初壓(pa) | pa | ≤133 |
23 | 充氣終壓(mpa) | mpa | 0.8 |
24 | 充氣速率（m3/h） | m3/h | ≥5 |
25 | 氣化方式 | 電加熱自動溫控 | |
26 | 整車型式 | 手推移動式 | |
27 | 外形尺寸 | cm | 1450×810×1200 |
28 | 整機重量 | kg | 約500 |
29 | 冷卻方式 | 風冷 | |
30 | 過濾系統 | 采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體重復利用 | |
型號 | JLLH-7Y-15-50型SF6氣體回收充放裝置 |
真空泵抽速（m3/h） | 15 |
極限真空度（Pa） | 10 |
真空泵 | 國產雙極真空泵 |
SF6回收壓縮機（m3/h） | 7 |
壓力（MPa） | 2.5 |
壓縮機廠家 | 泰康 |
過濾器顆粒（微米） | 0.02 |
油份（PPM） | gaoxiao |
酸值（PPM） | 0.1 |
可水解氟化物（PPM） | 0.2 |
生物毒性 | 無 |
水份（PPM） | ≤60 |
SF6純度 | ≥99.9% |
SF6貯罐 | 50L |
SF6貯罐材質 | 碳鋼 |
制冷系統 | 優質gaoxiao壓縮機 |
過濾器 | 國產原裝 |
干燥器 | 國產原裝 |
真空計 | 指針 |
閥門 | 獨有技術（內置蝶形密封，確保多次開關不會漏氣） |
◆ 回收
回收初壓力≤0.8MPa
回收終壓力≤50KPa
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。
◆ 充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。
◆ 抽真空
裝置極限真空度小于等于10 Pa
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1-2小時。
◆ 貯存
貯存容器容積0.05m3
名義液態貯存量50kg
zui高貯存壓力3.8 MPa
◆ 凈化
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
◆ 年泄漏率≤1%名義儲存量
◆ 噪聲≤75dB(A)聲壓級
◆ 工作環境溫度 -10°- 40℃
◆ 功率≤5KW
◆ 電源：交流三相五線制 50HZ 380V±10%
◆ 重量約500 kg
◆ 外形尺寸（長×寬×高）：1450×810×1280
SF6氣體回收裝置推薦型號:
序號 | 產品推薦型號 | 尺寸(mm) | 重量(kg) | 產品用途 |
1 | JLLH-7Q-4-50 | 1450×810×1280 | <300> | 本裝置適用于柱式斷路器、小型開關箱、環網柜及儲氣量較小的容器（波紋管）的充氣回收及抽真空 |
2 | JLLH-7Y-4-50 | 1450×810×1280 | <500> | 本裝置適用于柱式斷路器、小型開關箱、環網柜及儲氣量較小的容器（波紋管）的充氣回收及抽真空 |
3 | JLLH-7Y-15-50 | 1450×810×1280 | <550> | 本裝置適用于柱式斷路器、小型開關箱、環網柜及儲氣量較小的容器（波紋管）的充氣回收及抽真空 |
4 | JLLH-12Q-15-100 | 1450×810×1350 | <400> | 本裝置適用于電氣設備制造部門生產使用，同時適用于35KV～220KV GIS開關的現場安裝和維護使用 |
5 | JLLH-23Q-18-200 | 1500×820×1450 | <500> | 本裝置適用于電氣設備制造部門生產使用，同時適用于110KV～500KV GIS開關的現場安裝和維護使用 |
