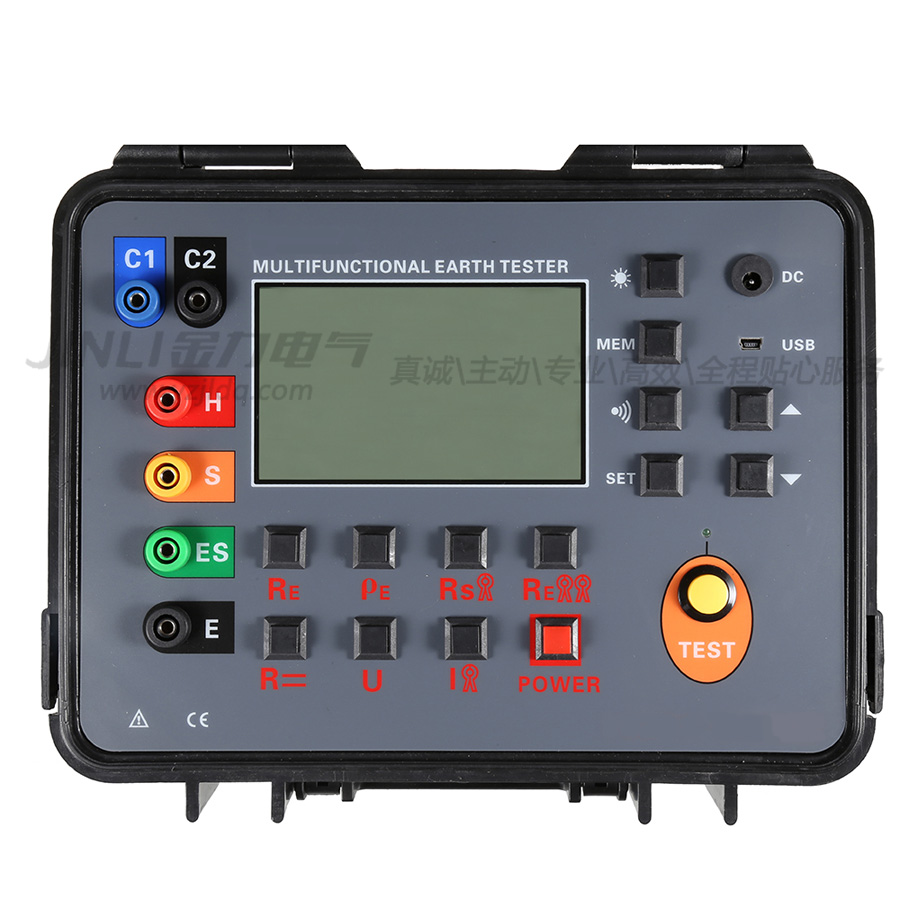

產品簡介：
JL7008雙鉗多功能接地電阻測試儀又叫雙鉗接地電阻測試儀。其集合多種測量方法于一體的接地電阻測試儀， 該儀表除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的獨特功能。它采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻測試。采用大口徑電流鉗設計，利用雙鉗口測量技術，無需打輔助地極、無需將接地體與設備隔離，實現了在線測量。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試、快速、簡捷、穩定可靠等特點。
JL7008雙鉗多功能接地電阻測試儀由微處理器控制，可檢測接地電阻、土壤電阻率、接地電壓、直流電阻和交流電流。其使用了快速濾波技術可將干擾小。同屏顯示輔助電極的電阻值，方便判斷由于環境因素帶來的測量誤差，便于更準確測量接地真實阻值。同時存儲500組數據，可通過監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等獨特功能。
JL7008雙鉗多功能接地電阻測試儀由主機、監控軟件、測試線、USB線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。
產品參數：
1.量程及精度
測量功能 | 測量范圍 | 精度 | 分辨率 |
二三四線法測量接地電阻(Re) | 0.00Ω～29.99Ω | ±2%rdg±5dgt(注1) | 0.01Ω |
30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
直流電阻(R—) | 0.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω |
300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
選擇法測量接地電阻(Re) | 0.00Ω～29.99Ω | ±2%rdg±5dgt(注1) | 0.01Ω |
30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
雙鉗法測量接地電阻(Re) | 0.01Ω～0.99Ω | ±10%rdg±10dgt | 0.01Ω |
1.0Ω～9.9Ω | 0.1Ω | ||
10Ω～100Ω | 1Ω | ||
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR (注2) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9999kΩm | 1kΩm | ||
接地電壓 | AC 0.00～100.0V | ±2%rdg±3dgt | 0.01V |
交流電流 | AC 0.0mA～1000A | ±2%rdg±3dgt | 0.1mA |
注：1. 基準條件：Rh Rs<100ω時的精度。<>
工作條件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14, a:1 m～100m；
2．一般規格
功 能 | 接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流、 |
環境溫度濕度 | 23℃±5℃，75%rh以下 |
干擾電壓 | ＜20V（應避免） |
干擾電流 | ＜2A（應避免） |
測R時電極間距 | a＞5d |
測ρ時電極間距 | a＞20h |
電 源 | DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上 |
背 光 | 可控背光，適合昏暗場所使用 |
測量方式 | 精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻 |
測量方法 | 二三四線法測量：變極法，測量電流20mA Max 土壤電阻率：四極法 選擇法測量：變極法，測量電流20mA Max 雙鉗法：非接觸互感測量法，測試電流1mA Max 直流電阻：變極法 交流電流：平均值整流(鉗形) 接地電壓：平均值整流(S-ES接口間) |
測試電壓波形 | 正弦波 |
測試頻率 | 128Hz |
短路測試電流 | AC 20mA max |
開路測試電壓 | AC 28V max |
電極間距范圍 | 1m～100m |
顯示模式 | 4位超大LCD顯示，帶背光 |
測量指示 | 測量中LED閃爍指示 |
LCD尺寸 | 111mm×68mm |
LCD顯示域 | 108mm×65mm |

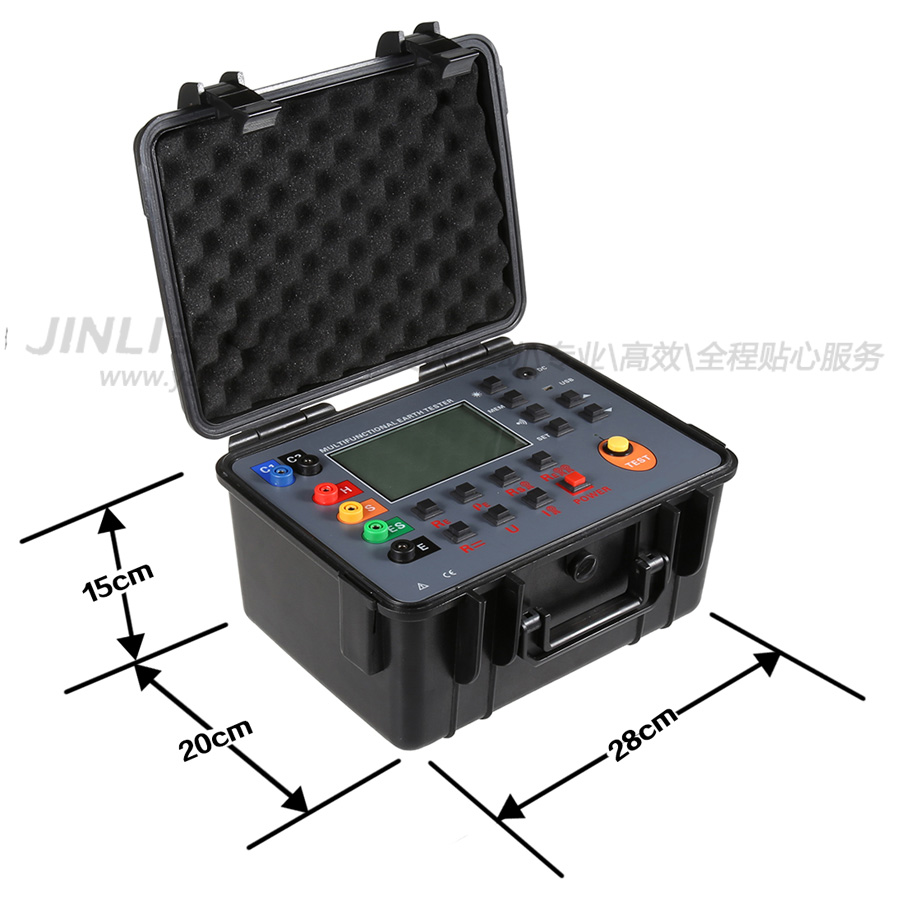

儀表尺寸 | 長寬高：277.2mm×227.5mm×153mm |
電流鉗尺寸 | 長厚高：101mm×27mm×214mm |
測 試 線 | 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：黃色1.5m，綠色1.5m各1條 |
輔助接地棒 | 4根：φ10mm×200mm |

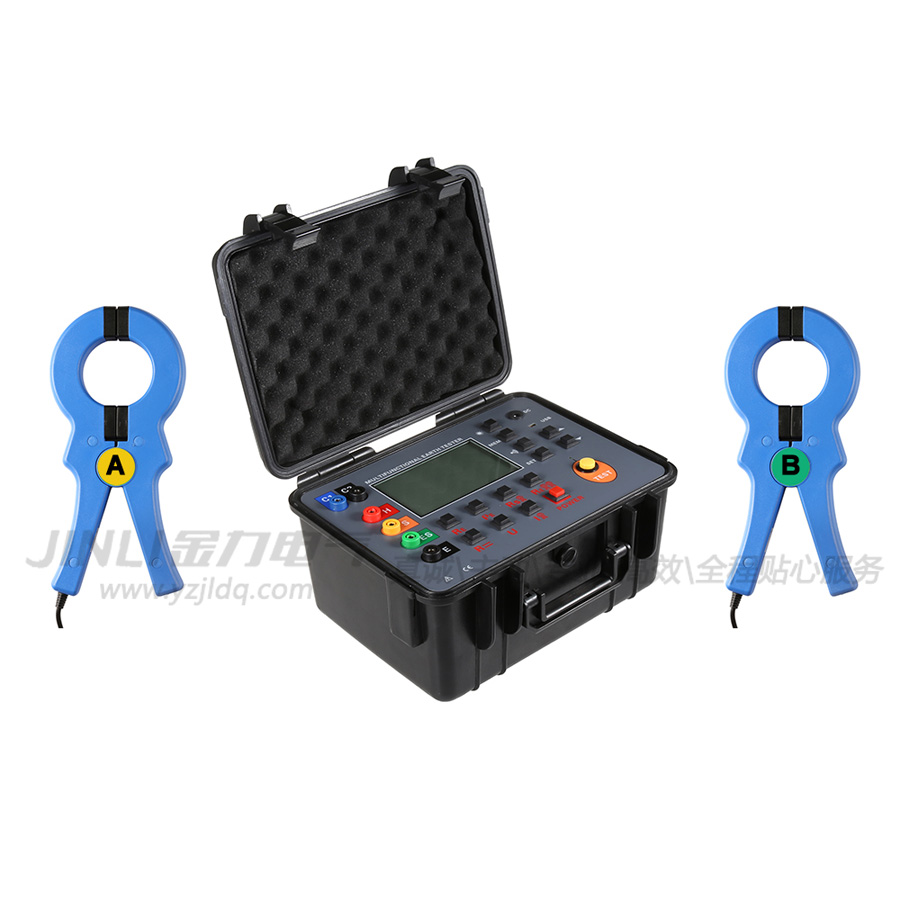

電 流 鉗 | 2把：香蕉插頭 |
電流鉗口徑 | φ50mm |
電流鉗引線 | 長2m |
測量時間 | 交流電流：約2次/秒 對地電壓：約2次/秒 接地電阻、土壤電阻率：約7秒/次 |
線路電壓 | AC 100V以下測量(接地電壓測量功能不能用于測量商用電) |
USB接口 | 具有USB接口，存儲數據可以通過軟件上傳電腦 |
通 訊 線 | USB通訊線1條，長1.5m |
數據保持 | 保持數據時“HOLD”符號指示 |
數據存儲 | 500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
數據查閱 | 查閱數據時“MR”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
電流鉗低電流指示 | |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ) |
報警功能 | 測量值超過報警設定值時發出報警提示 |
電池電壓 | 電池電量實時顯示，電池電壓低時提醒及時充電 |
自動關機 | “APO”指示，開機15分鐘后自動關機 |
功 耗 | 待機: 40mA Max(背光關閉) |
開機開背光: 43mA Max | |
測量：120mA Max(背光關閉) | |
質 量 | 儀表： 2430g(含電池) |
電流鉗：940g(2把) | |
測試線：1300g(含簡易測試線) | |
輔助接地棒： 850g(4根) | |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測量接地電阻： H-E、S-ES各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)。 |

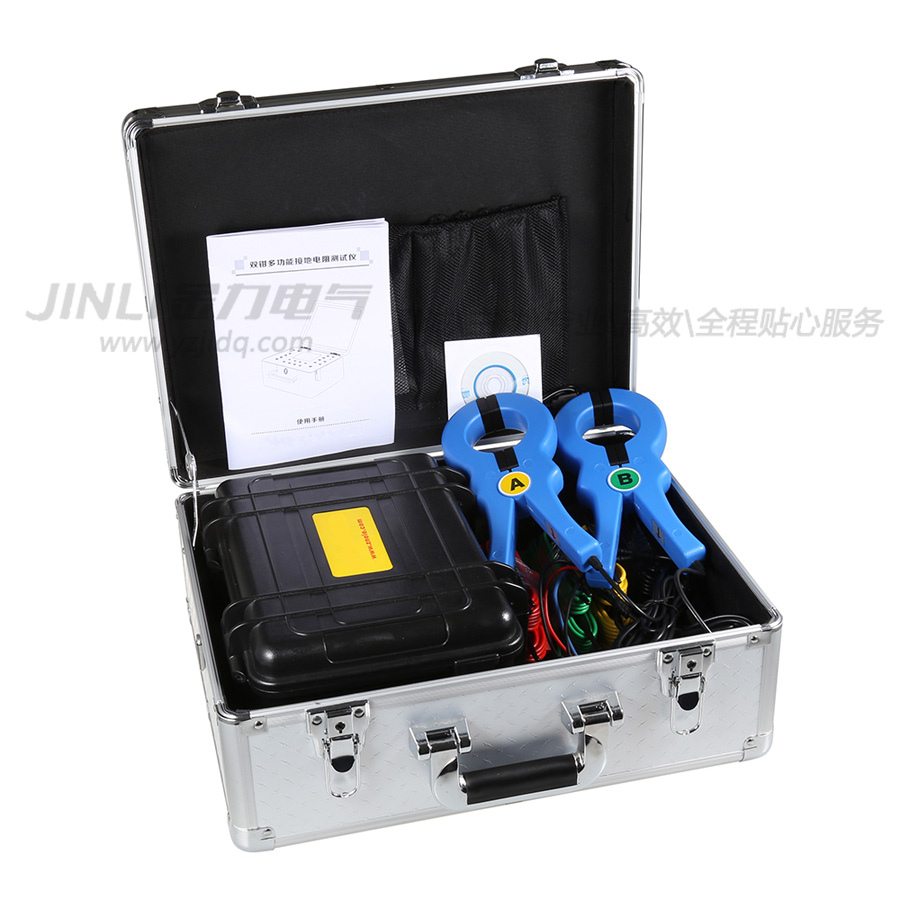

產品裝箱單：
儀表 | 1臺 |
儀表袋 | 1個 |
輔助接地棒 | 4根 |
標準測試線 | 4條(紅色15米；黑色15米；黃色10米；綠色10米各1條) |
簡易測試線 | 2條(黃色1.5米；綠色1.5米) |
6V鉛酸蓄電池（內置） | 1個 |
充電器 | 1 個 |
監控軟件光盤 | 1份 |
USB通訊線 | 1條 |
用戶手冊 | 1份 |
