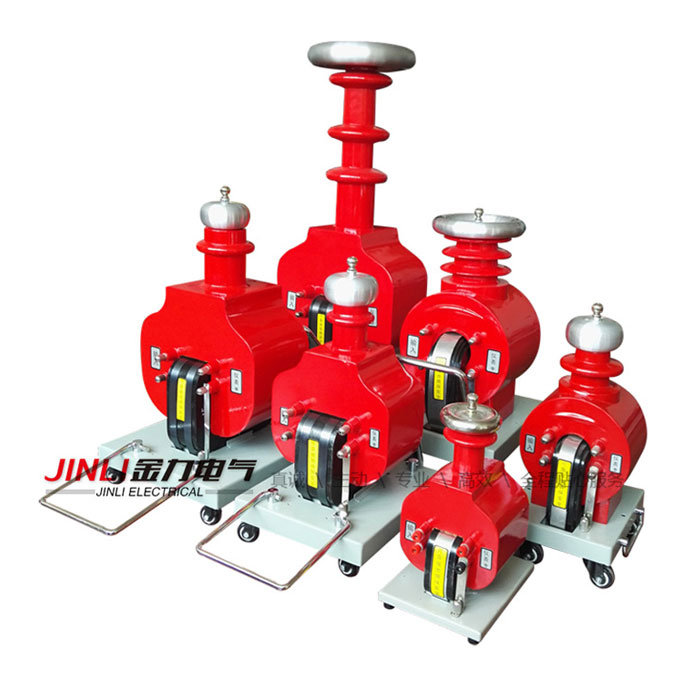

干式試驗變壓器操作使用方法及注意事項

⒈使用前，必須詳細閱讀變壓器的使用說明書和與之配套的控制箱(臺)的說明書。根據說明書接好連接線，接地線應良好接地。
⒉干式變壓器控制箱(臺)的電源分別為交流220V 、380V兩種，經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。
⒊從干式試驗變壓器的AQ和高壓試驗的嚴謹性來考慮，避免設備或試品受到破壞可用成套設備以滿足用戶。成套設備包括：高壓試驗變壓器、變壓器控制箱(臺)、分壓器、球隙保護器、放電棒、高壓油杯、高壓硅堆(直流試驗用)、數顯微安表(直流試驗用)。
⒋當做直流耐壓或泄漏電流試驗時，可先將高壓硅堆、微安表、旋在高壓試驗變壓器的高壓輸出端上，然后逐漸升壓，即可進行直流試驗。
⒌當兩臺試驗變壓器作串級連接時，第Ⅰ臺和第Ⅱ臺的額定輸出電壓相等，其容量之比為2 ：1，第Ⅱ臺變壓器必須放置在絕緣支架上，以保證對地絕緣。串接時要注意變壓器上的標記(參見聯線方式示意圖)，使極性連接正確，以保證輸出預定的電壓，否則，輸出電壓為零。
注：① 若A、B接反。會造成高壓輸出為零(T1+T2=0)，將A、B換位即可。
② T2試變底盤，必須與絕緣支架的托盤聯接。
干式試驗變壓器注意事項
做耐壓試驗時，由于電氣距離的原因會有三種聲音：
“噼啪噼啪”：是空氣電離的聲音；
“zi,zi”：是空氣流注的聲音；
“啪”：又響又脆，伴隨火花，是絕緣（或空氣）被擊穿的聲音。
一般，空氣放電分三階段，第1階段是電離，電場在大點，就會進入流注階段，在大點空氣就會被擊穿。
如果只是像炒豆子的“劈劈啪啪”的聲音，能堅持一分鐘不擊穿的話，原則上是符合國標要求的。
如果出現“zi zi”的聲音，但是也堅持了一分鐘不擊穿，其實也是符合國標要求的，但是出現流注的變壓器長期運行的風險較大。
耐壓噪聲大的主要原因是主空道（高壓線圈與低壓線圈）的空氣距離不夠。
E=U/D E電場，U電壓，D電極間的距離，當D較小時，E較大，空氣在標準氣壓，標準濕度下耐受場強大致為0.7KV/mm。當電場大于這個值時，分子就會容易電離。但是只要空氣不被擊穿，就不會導電。
順便說一下，變壓器主空道的絕緣不要只看空氣，因為高低壓線圈也有內外層絕緣，計算時，應以復合絕緣考慮。
