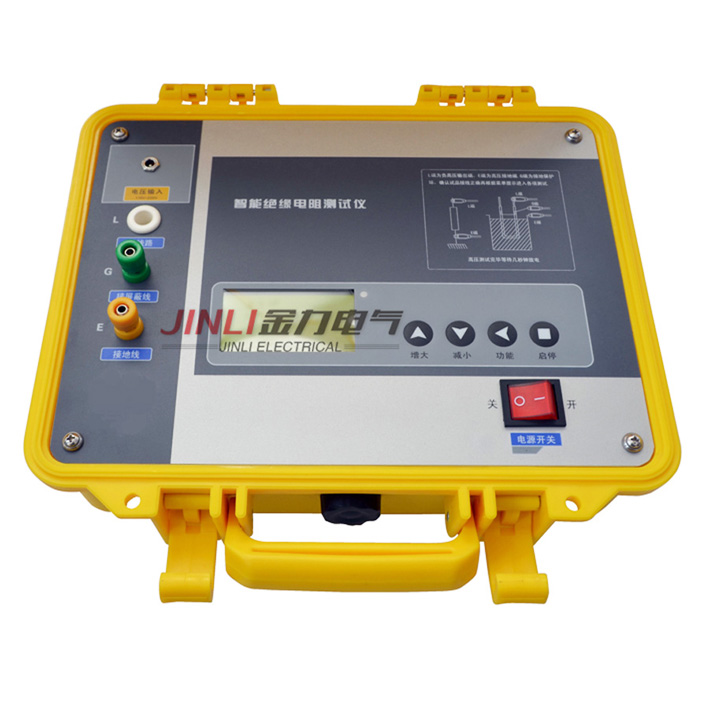

數字兆歐計（絕緣電阻測試儀）的工作原理
產品簡介：
數字兆歐計是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
工作原理：數字兆歐計（絕緣電阻測試儀）的工作原理
數字兆歐計由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
產品參數：數字兆歐計（絕緣電阻測試儀）的工作原理
① 使用條件
環境溫度：0℃～+45℃ 相對濕度：≤85%RH
② 輸出電壓等級、測量范圍、分辨率、誤差
輸出電壓等級：500V，1000V，2500V，5000V
測量范圍：0～19990MΩ
分 辨率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
相對誤差：0～2000MΩ≤±5%±2d,
2000MΩ～19990MΩ≤10%±2d
③ 輸出 高電壓帶載能力及短路電流
電壓/負載：5000V/40MΩ
電壓跌落：約10%
短路電流: >1.6mA
④ 電源適用范圍、功率損耗
直流：8×1.5V(AA， R6)電池
交流：220V/50Hz
功耗：靜態功耗≤160mW； 大功率≤2.5W
⑤ 體積與重量
體積：235mm（L）×200mm(W)×135mm(D)；
重量：<1.4kg<>
