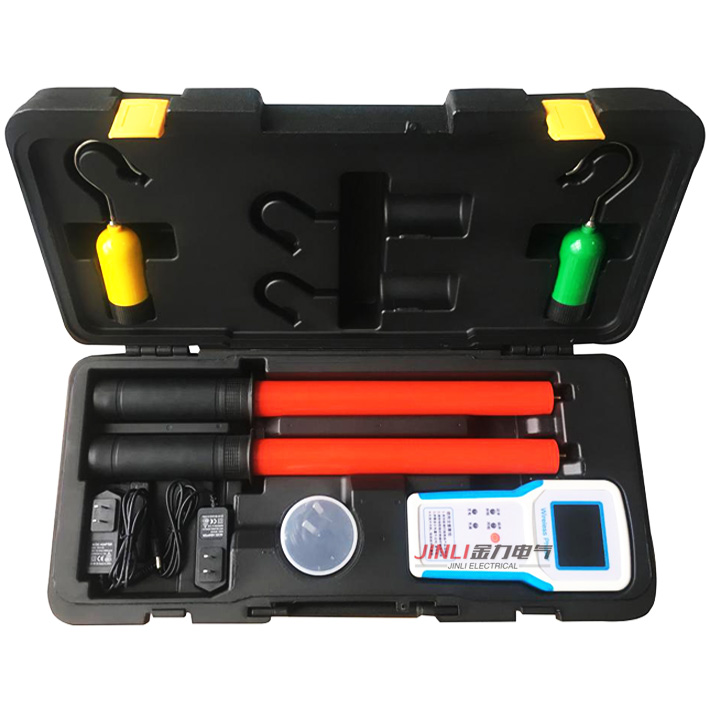

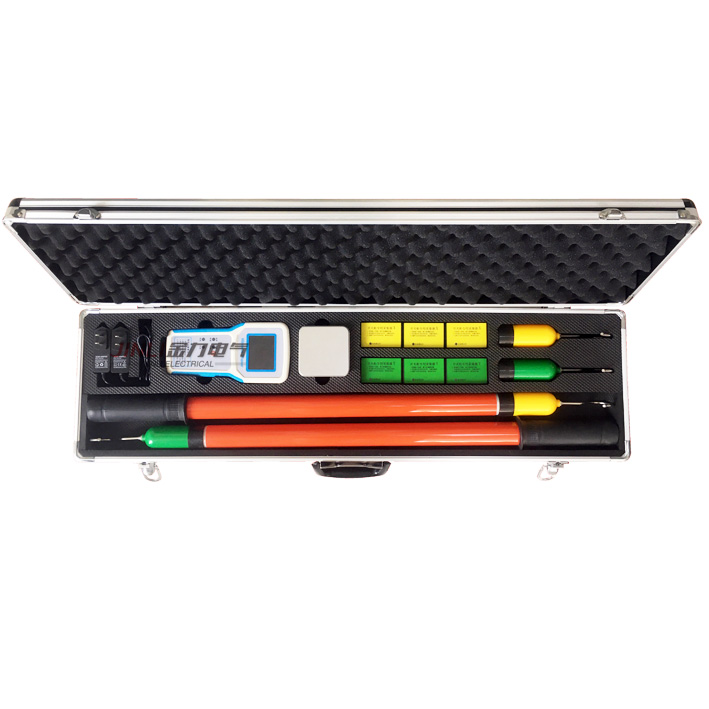

JL9011無線高壓核相儀怎樣現場核相呢？

公司主營業務:DC高壓發生器、無線高壓核相儀、微機繼電保護測試儀、試驗變壓器、直流電阻測試儀、變頻串聯諧振測試儀、真空濾油機、絕緣油介電強度測試儀、高壓開關機械特性測試儀、回路電阻測試儀、接地引下線導通測試儀、接地線組直流電阻測試儀、變壓器損耗參數測試儀、大電流發生器(電流升壓器)、變壓器繞組變形測試儀、變壓器特性綜合測試。

①首先將X和Y兩個采集器分別掛在同一條高壓線上，主機屏幕應顯示X和Y同相。

②高壓線相位檢定時，X、Y集電器應按以下方式布置:AA′同相約000，AB′異相約120，BB′同相約000，BC′異相約120，CC′同相約000。

③如果要得到準確的數值，其中一個采集器要放在高壓線的一個采集點上不動，然后另一個采集器繞高壓線的另一個采集點移動，找出準確的相角。

④核期AA′、AB′、BB′等檢測數據。BC′和CC′都顯示不同的相位。這是因為兩組電源線之間可能存在30°或60°的相位差。以下是測量標準(以30°相位差為例):測試方法同①、②，測量結果如下:AA '出30°，AB '出120°，BB '出30°，BC '出120°，CC '出30°(注:120°和240

⑤測量≥10KV時，X和Y可同時直接放在導線或絕緣護套上用于核相。

⑥當≥66KV核相時，X、Y采集器可采用接觸式或非接觸式核相。(例如，在測量110KV和220KV時，將X和Y采集頭放置在高壓電線下方300毫米至1000毫米處。測量500KV時，將X和Y采集頭放在高壓線下1000mm-2000mm處，測量左右允許偏差300mm)

⑦測相順序:假設一條線是A相，把X放在A相，Y放在另一相。如果顯示120，說明處于正相序，對應的序是“B”；如果顯示240，則是反相序，對應的序是“C”。

⑧驗電:將其中一個采集器掛在高壓電源線上。如果主機屏幕上顯示對應采集器的符號，說明高壓線有電。相反，如果主機屏幕上沒有顯示采集器的符號，則說明高壓線沒有電。
