JL1007－100KVA／300KV工頻試驗變壓器技術方案

1、使用環境條件：

1．1 環境溫度：－25℃～＋45℃；

1．2 相對濕度：不大于90%；

1．3 海拔高度：3500米以下；

1．4 日照強度：0.1W/cm2；

1．5 抗震強度：水平：0.2g 垂直：0.1g；

1．6zui大日溫差：小于25℃；

1．7 無嚴重影響變壓器絕緣及爆炸性介質；

1．8 在額定值時允許運行60S；

1．9溫升不超過55℃。

2、采用標準：

DL/T848.2—2004《工頻高壓試驗裝置》

GB 1094?電力變壓器

JB/T 9641?試驗變壓器

GB/T 311.1?高壓輸變電設備的絕緣與配合

GB/T 16927?高電壓試驗技術

GB 4208?外殼防護等級

GB/T 15164?油浸式電力變壓器負載導則

GB 763?交流高壓電器在長期工作時的發熱

GB 2900?電工名詞術語

GB 5273?變壓器、高壓電器和套管的接線端子

GB 2536?變壓器油

GB 7328?變壓器和電抗器的聲級測定

GB 7449?電力變壓器和電抗器的雷電沖擊試驗和操作沖擊試驗導則

GB 156?包裝貯運標志

GB 5027?電力設備典型消防規程

GB 10237?電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙

GB 4793-1984?電子測量儀器AQ要求

GB/T 50150—2006《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防性試驗規程》

3. 變壓器成套裝置及技術指標

3.1．JL1007－100KVA／300KV工頻試驗變壓器

型號： JL1007-100KVA/300KV

結構型式：環氧玻璃外殼

相數：單相

頻率： 50Hz

額定容量：100kVA

額定輸入電壓：0.4kV

額定輸入電流：250A

額定輸出電壓：AC: 300kV

額定輸出電流  AC: 0.3A

輸出波形畸變率：≤1％

運行時間：≤60S

冷卻方式：油浸自冷

溫升:＜45K

阻抗電壓: ＜8%

空載電流: ＜6%

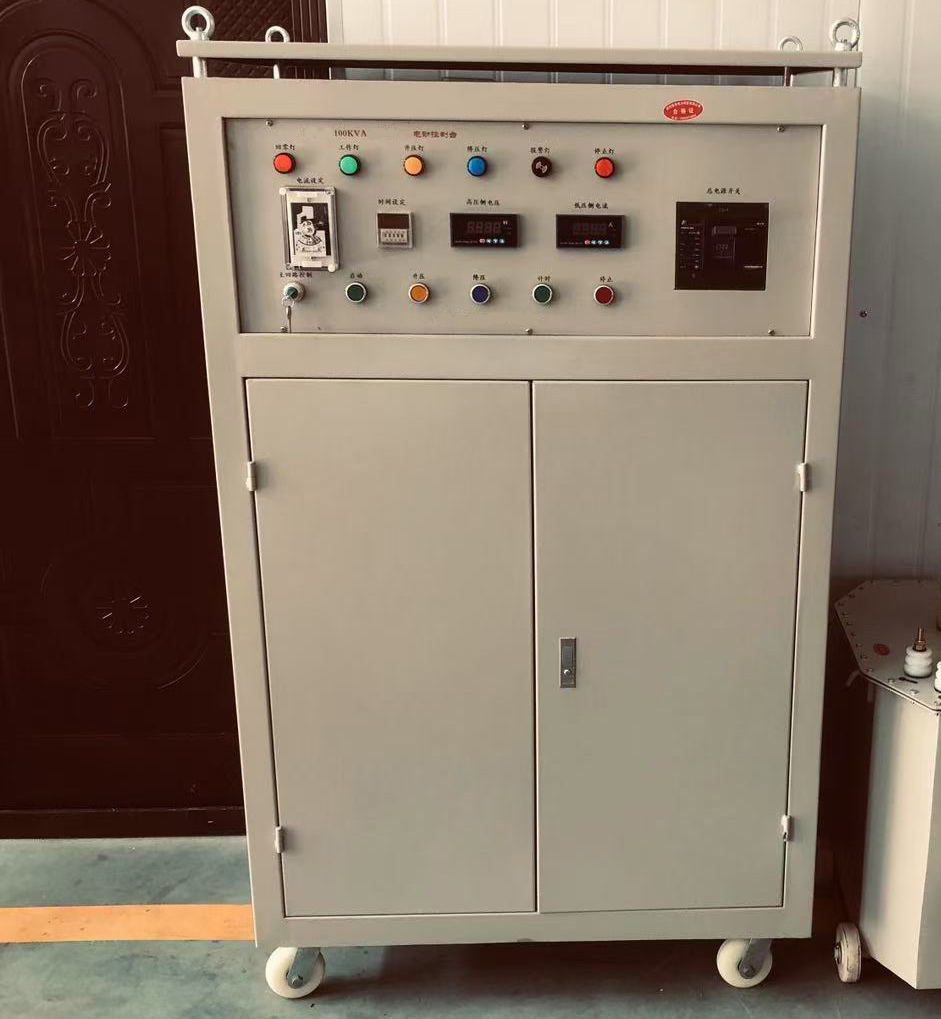

3.2. TEDGC調壓器（含控制臺）

相數：單相

頻率：50Hz

額定容量：100kVA

額定輸入電壓：0.38kV

額定輸入電流：263A

額定輸出電壓：0～0.43kV

額定輸出電流：232A

波形畸變率：＜1%

起始電壓：≤1％

運行時間：1.1倍額定電壓運行1分鐘.

工頻耐壓控制臺升壓速度每秒為3KV~5KV。

設有耐壓計時器，耐壓時間可根據試驗需要自行設定耐壓時間

設有調壓器上、下限位保護。

設有緊急按鈕、警鈴、門聯鎖

開關分、合功能，電壓升、降功能，開關柜分合閘閉鎖功能。

相對應的各類指示燈

電壓可調精度為±1%，

電壓不穩定度小于1%

控制臺表數顯顯示，具有試驗電壓、試驗電流指示；過壓保護、過流保護、試驗計時設定，鈴聲警示功能

4、性能偏差

4．1 空載損耗P0不大于+15%；

4．2 負載損耗PK不大于+10%；

4．3 空載電流I0不大于+13%；

4．4 阻抗電壓UK不大于+15%；

4．5 電壓比差D不大于+1%。

5、設備具體配置

    試驗裝置由高壓試驗變壓器、電阻、電容及電源控制臺構成。

5．1 繞組設計：

5．1 高壓繞組采用了QZ-2/180漆包銅圓線，它的耐溫為180℃，絕緣等級為H級，它的繞制方法采用了分段塔式結構，層間電壓低，遠低于普通層式繞組層間電壓。層間承受的電壓越低，變壓器的電氣性能越好，由高電壓引起的局部放電值也越低，從而減少了由局部放電引起的絕緣材料的壽命損失，增加了變壓器的使用壽命。

5．2低壓繞組采用了ZBT紗包銅扁線，它的耐溫為150℃，絕緣等級為F級，它繞制在鐵芯元柱上，次級高壓繞組套在低壓繞組的外側，這種同軸布置減少繞組間的耦合損耗，大大的利用了內部空間。

5．3 儀表繞組也采用了QZ-2/180漆包銅圓線，它繞制在低壓繞組上與高壓繞組隔開，減少了高電壓對儀表繞組的干擾，從而保證了測量精度。

5．2高壓套管設計：

5．2．1 高壓輸出采用了尼龍套管，它具有耐壓高，抗震能力強，同時便于加工的特點，套管內部高壓區絕緣采用了聚酰亞胺薄膜纏繞在高壓棒上并實施對尼龍套管真空澆鑄，增加了尼龍套管的絕緣強度。
