干式變壓器與變壓器油浸式的區別

　　很多人容易混淆干式變壓器和油浸式變壓器，分不清它們的區別。在復雜的建筑物（地下室、地板、屋頂等）和擁擠的地方需要使用干式變壓器。變壓器油浸式用于獨立變電站。箱內變壓器一般采用干式變壓器，室外臨時用電一般為變壓器油浸式。施工時根據空間選擇干式變壓器和變壓器油浸式。變壓器油浸式空間大時可選用，空間擁擠時可選用干式變壓器。在區域氣候濕熱地區，宜采用變壓器油浸式。如果使用干式變壓器，必須配備強制風冷設備。

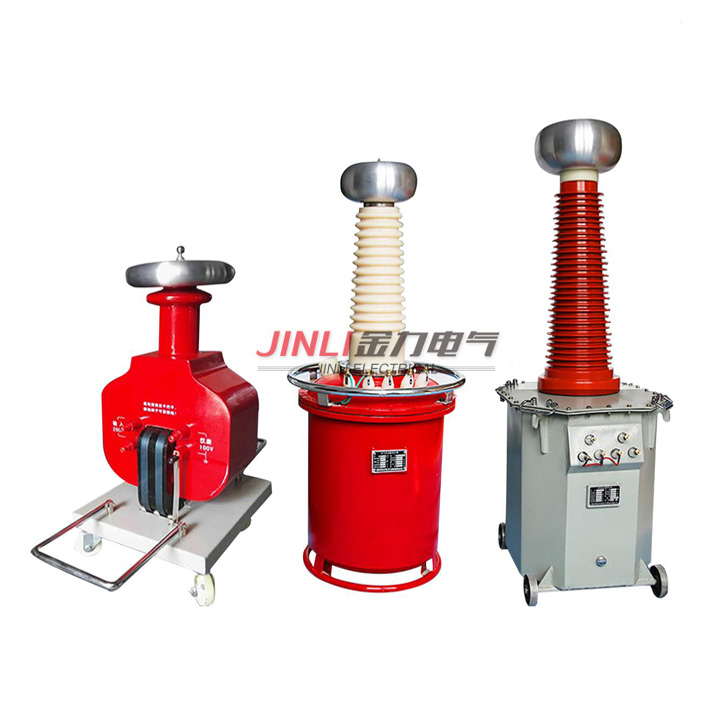

　　一、干式變壓器和油浸式試驗變壓器的外觀

　　不同的封裝形式：干式變壓器鐵芯和線圈外露，變壓器油浸式外露變壓器外殼。引線形式不同：不同的干式變壓器多采用硅橡膠套管，油浸式變壓器多采用瓷套管。

　　二、干式變壓器和油浸式變壓器的電壓和散熱

　　不同容量和電壓：干式變壓器一般適用于配電。大部分容量在1600kVA以下，電壓在10K以下，有的電壓等級為35kV，而變壓器油浸式可以達到滿容量。電壓等級也做到了全電壓，很多特高壓1000kV測試線必須使用變壓器油浸式。

　　絕緣和散熱不同：干式變壓器一般采用樹脂絕緣，自然風冷，大容量風機冷卻，而油浸式變壓器采用絕緣油絕緣，絕緣油在內部循環變壓器將線圈產生的熱量傳遞給變壓器的散熱器進行散熱。

　　三、干式變壓器和油浸式變壓器的負載能力

　　承載能力不同：一般干式變壓器應在額定容量下運行，而油浸式變壓器具有較好的過載能力。成本不同：對于相同容量的變壓器，干式變壓器的采購價格遠高于油浸式變壓器。干式變壓器型號一般以SC開頭，區別于環氧樹脂澆注封裝型、SCR無環氧樹脂澆注固體絕緣封裝型和SG開放式。干式變壓器多采用硅橡膠套管，而油浸式變壓器多采用瓷套。

　　干式變壓器多用于需要“防火防爆”的場所。一般大型建筑和高層建筑應使用干式變壓器。變壓器油浸式在“事故”后可能會出現噴油或漏油，引起火災。多用于戶外和挖掘“事故油池”的地方。

產品簡介：

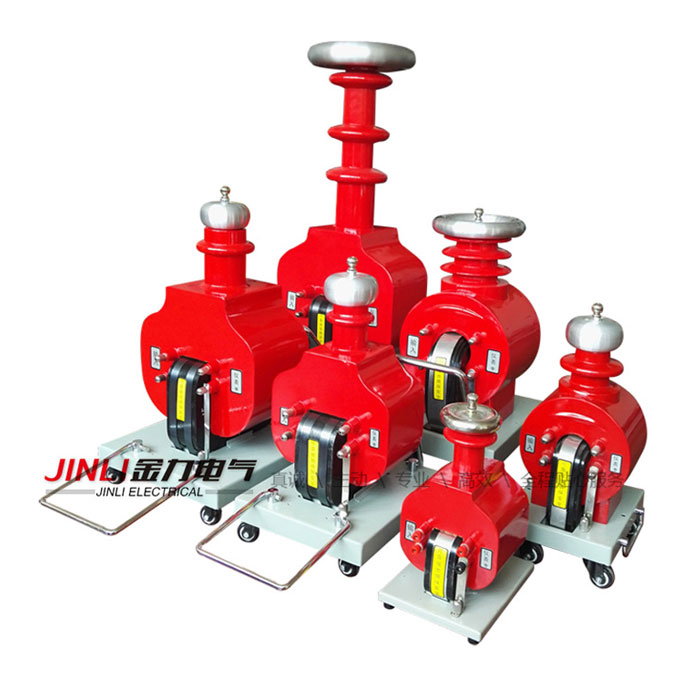

JL1008系列干式試驗變壓器采用環氧真空澆注及CD型鐵芯結構工藝，可有效的削弱漏磁，確保絕緣強度和提高抗濕能力，具有重量輕，體積小，攜帶方便，造型美觀及免維修，性能可靠特點。是油浸式高壓試驗變壓器的換代產品。

產品特性：

干式試驗變壓器方便等特點，特別適用于現場操作使用，是國內更新換代的新型高壓試驗變壓器。

本系列產品適用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。

干式試驗變壓器特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

◆ 體積小、重量輕、結構緊湊、無滲油，免維護；

◆ 接線簡單直觀，使用方便；

◆ 絕緣可靠性好，外形美觀；

◆ 有過電壓保護功能。

產品參數：

◆ 輸出容量：1.5~30kvA

◆ 輸出電壓：50~120kV

◆ 阻抗電壓：≤12 %

◆ 輸出電壓波形：工頻：正弦波

◆ 表面溫升：<55>

◆ 空載損耗：0.2％~0.35％’

◆ 允許連續運行時間：1小時

◆ 間接運行時間：連續

◆ 回零保護裝置

◆ 消除殘余電壓裝置

◆ 高壓工作聲光報警裝置

◆ 過流保護裝置
