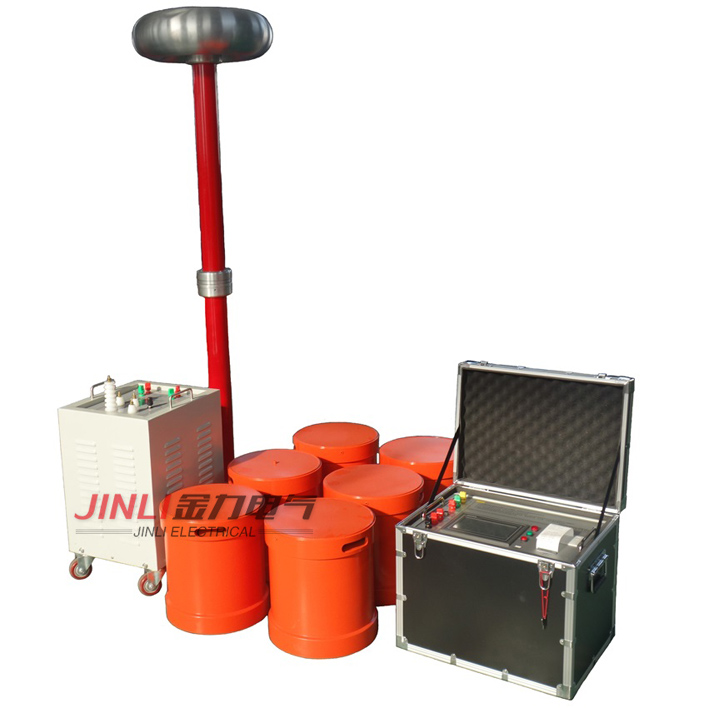

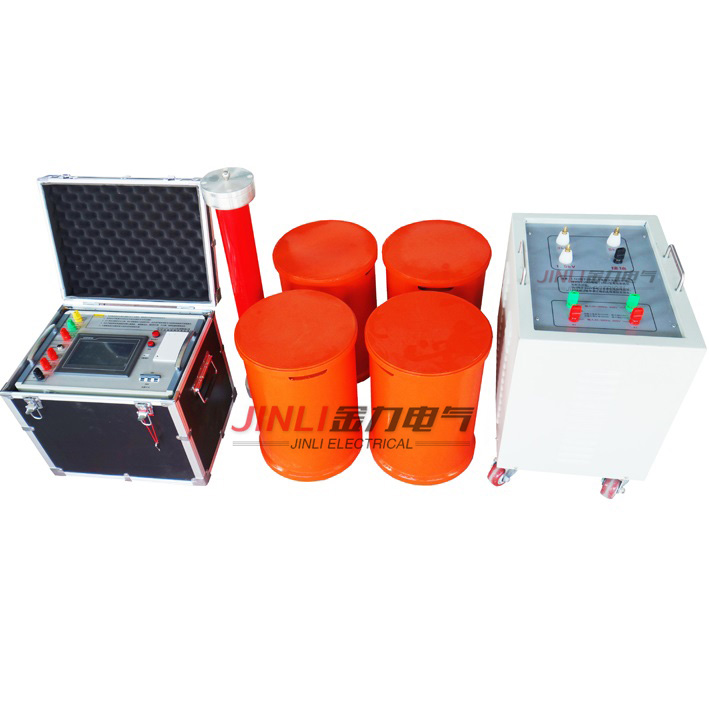

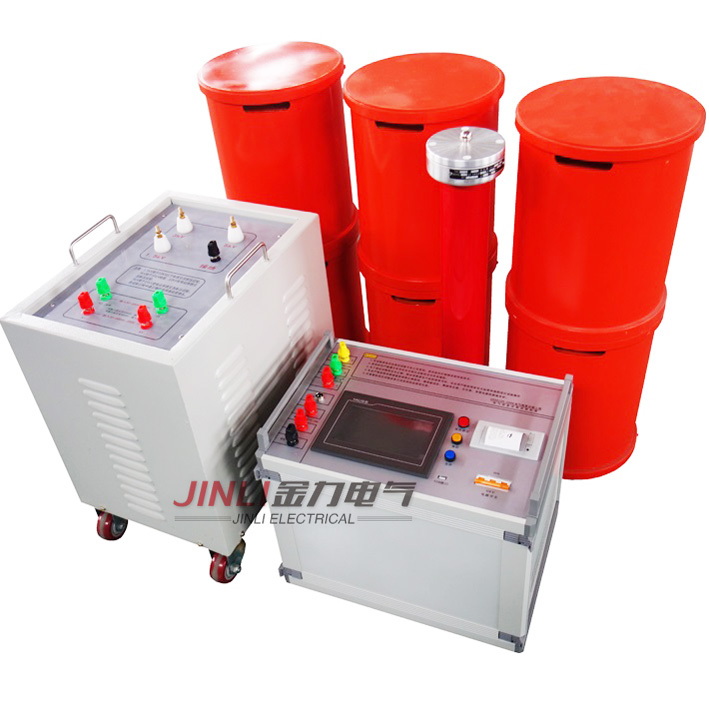

變頻串聯諧振操作需要注意什么

　　1、勵磁變壓器接線注意事項：

                               (1)10 kV電纜的耐壓裝置，勵磁變壓器一般連接到低端；

                               (2)10 kV和35 kV電纜的耐壓裝置與10 kV電纜耐壓勵磁變壓器的低端連接，35 KV電纜的高端與高端相連；

                               (3)10 kV、35 kV和110 kV電纜耐壓裝置：10 kV、35 kV電纜耐壓勵磁變壓器連接低端，110 kV電纜耐壓勵磁變壓器連接到高端。

　　2、電抗器和電容器分壓器接線注意事項：對于短電纜，至少有兩個電抗器串聯連接，不論電壓如何，以確?；芈纺軌蚬舱?。

　　3、勵磁變接線注意事項：（1）電動機耐壓裝置，一般為勵磁變低端；

                           （2）電動機及電纜耐壓裝置，電纜低端耐壓勵磁變，電動機耐電壓勵磁變壓器高端；

                           （3）電動機一般耐電壓諧振裝置。低壓電容電纜。

　　4、勵磁變壓器接線注意事項：(1)對于開關、GIS、變壓器耐壓裝置，勵磁變壓器輸出電壓一般較高。

                               (2)用于開關，GIS耐壓裝置，高端勵磁變壓器，變壓器電壓勵磁變壓器連接低端。

                               (3)改造后的諧振裝置通常與短、長度電纜兼容，勵磁變壓器連接低端。

　　5、電抗器接線注意事項： （1）用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振，

                            （2）當用于GIS、變壓器的切換和耐壓時，需要串聯連接電抗器，電抗器串聯數量根據實際試驗電壓確定。

　　6、一般說明：

                 （1）串聯諧振試驗設備應由高壓試驗專業人員使用。使用前，應仔細閱讀說明書并反復培訓，

                  ( 2 ) 經營人不得少于2人。使用時應嚴格遵守機組高壓試驗的AQ操作規程，

                 （3）為了保證試驗的AQ，除了熟悉產品規范外，還必須嚴格按照國家有關標準和法規進行試驗操作，

                 （4）連接不應連接錯誤，否則可能損壞試驗裝置，

                 （5）使用時，輸出電壓高或超高。必須可靠接地，注意操作AQ。
