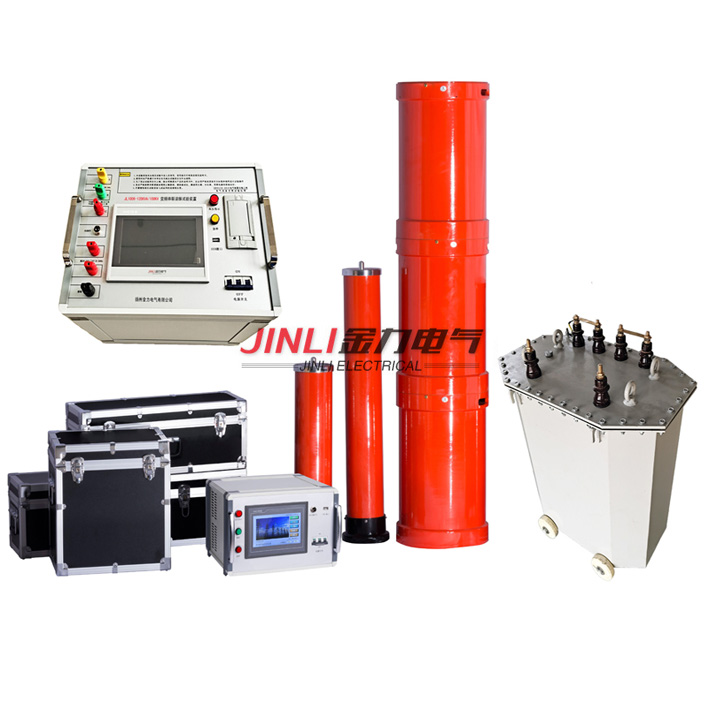

高壓電氣試驗設備-串聯諧振

　　說到串聯諧振試驗裝置，專業人士都很熟悉。串聯諧振試驗裝置主要用于10kV、35kV電纜、35kV主變壓器、母線、開關、絕緣子等電氣主設備的交流耐壓試驗。它既能滿足高壓、低電流設備試驗條件的要求，又能滿足10 kV電纜等低壓交流耐壓試驗的要求。接下來，我們將學習串聯諧振試驗裝置的測試方法。

　　（1）電流選擇根據電氣設備要求的電流IC選擇串聯諧振測試裝置的額定輸出電流IN，使串聯諧振試驗裝置所需的電流IC大于所需電流IC，即IN>IC，并且所需電流IC可根據以下公式估算，試驗變壓器的額定輸出電流為IN=770 A.

　　（2）根據試驗電壓要求選擇電壓，選擇電壓合適的串聯諧振試驗裝置，使試驗變壓器高壓側的額定電壓大于試驗電壓Uc，即Un>Uc；其次檢查低壓側試驗變壓器所需的側電壓與現場電源電壓和電壓調節器相匹配。

　　（3）串聯諧振試驗裝置容量的選擇

　　串聯諧振試驗裝置的容量應盡可能大于計算結果，因為測試線路與測試設備之間存在雜散電容，從而使估計的測試電流小于實際值。由于電纜線路電容量大，需要大容量試驗變壓器、調壓器、電源等串聯諧振試驗設備進行50赫茲電壓的試驗。

　　（4）串聯諧振試驗裝置對絕緣缺陷的檢測

　　絕緣缺陷檢測是一種嚴格、有效、直接的檢測方法，對判斷電氣設備能否繼續運行具有決定性意義，也是保證設備絕緣水平和避免絕緣事故發生的重要手段，絕緣缺陷的檢測是在操作條件附近測試設備的絕緣水平。這是對設備的破壞性測試。它可能會對絕緣層造成新的損壞或加劇絕緣層的原始損壞，但這些損壞在加壓期間沒有破裂。串聯諧振試驗裝置引起的絕緣損壞是不可恢復的。串聯諧振試驗裝置若繼續投入使用，將造成極大的危害。
