變頻串聯諧振-工頻耐壓試驗裝置組成

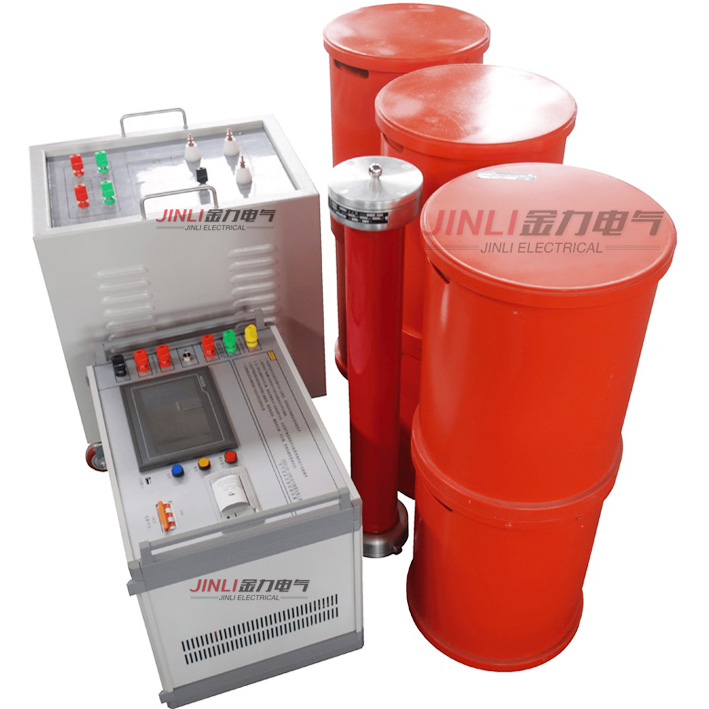

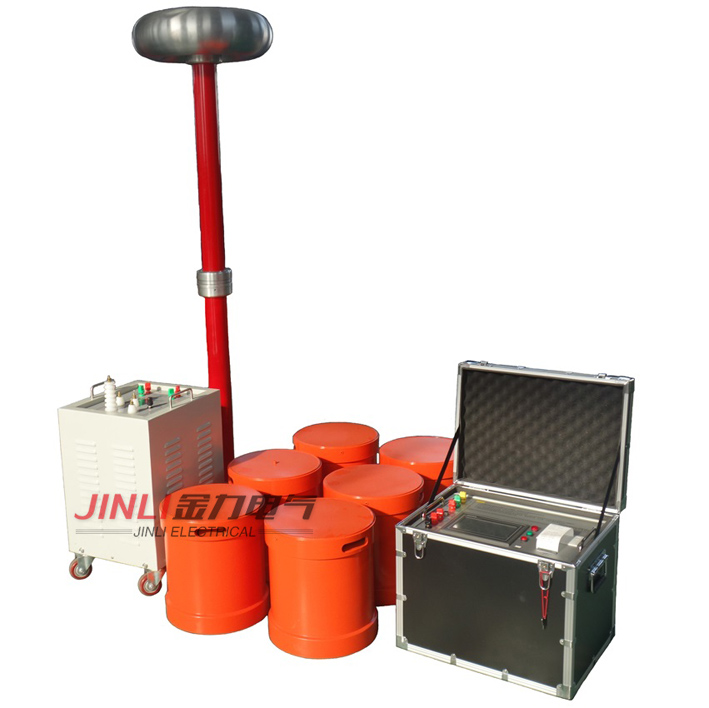

　　變頻串聯諧振試驗裝置-工頻耐壓試驗裝置由240 kVA/200 kV~400 kV的變頻電源、變壓器、電抗器、耦合電容器等附件組成。串聯諧振測試裝置具有波形失真小、穩定性好、具有調頻、調壓、運行、保護和控制等功能。為現場局部放電試驗提供了保障。但由于測試項目的不同，F(xiàn)M串聯諧振測試裝置的接線方式也不同。對于局部放電試驗中可能出現的大型變壓器問題，現以220kV、240變壓器為例。通過分析計算選擇合理的接線方式，完成測試工作，從而提高測試質量和工作效率，也為以后的工作積累了豐富的經驗。

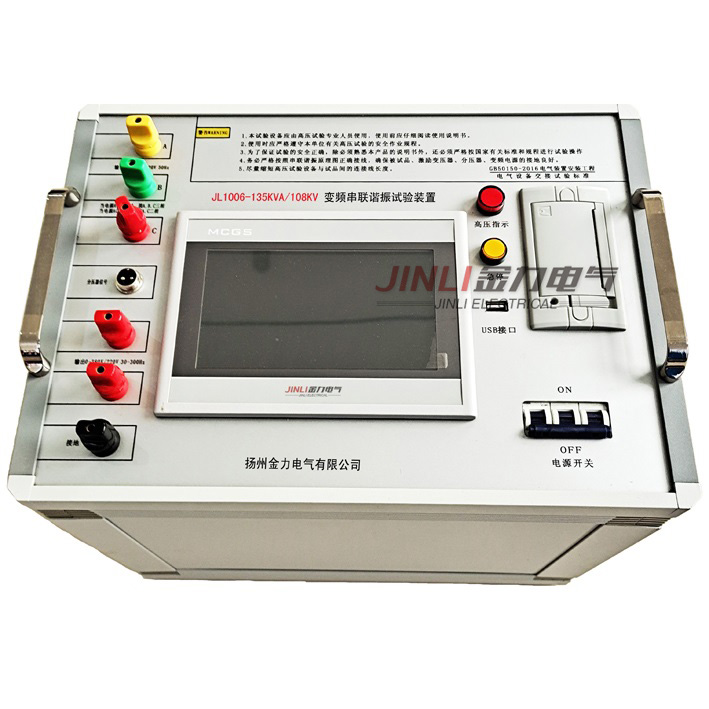

　　(1)變頻電源變頻電源是設備的核心。可以改變AC220V/的輸入電源以380V、50Hz輸出350V,30- 300Hz，電壓可調，在0~350v電壓輸出，并具有保護、控制和監控一體的功能

　　(2)驅動變壓器　驅動變壓器雙輸入低350v、400v、450v，雙輸出高電壓65kV，容量200kVa，同時隔離高壓和低壓

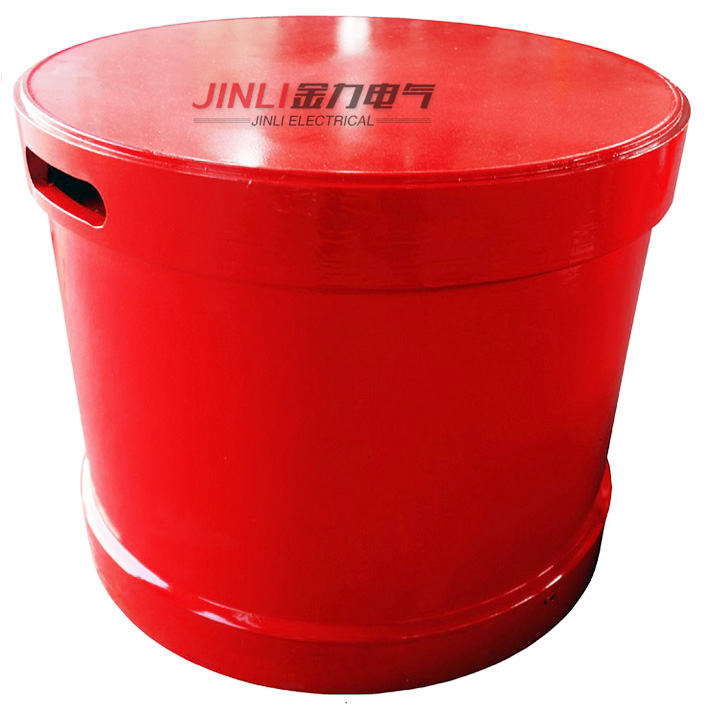

　　(3)反應堆電抗器是高壓諧振電路的核心部件，具有組合靈活、線性度好、獲得壓力均勻等特點。結構為鐵芯內浸油，單節32.5kV。

　　(4)耦合電容器耦合電容用于測量樣品的高壓值。利用調頻串聯諧振裝置，通過調節諧振頻率產生諧振，達到所需的試驗電壓和試驗容量，從而完成各種試驗方案。諧振系統具有噪聲低、重量輕、適用于現場使用等特點。大大減少了員工的體力勞動，提高了工作效率。
