金力電氣為您介紹：產生串聯諧振的條件有哪些？

　　在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2+(XC-XL)^2=R，電路中總阻抗zui小，電流將達到zui大值。

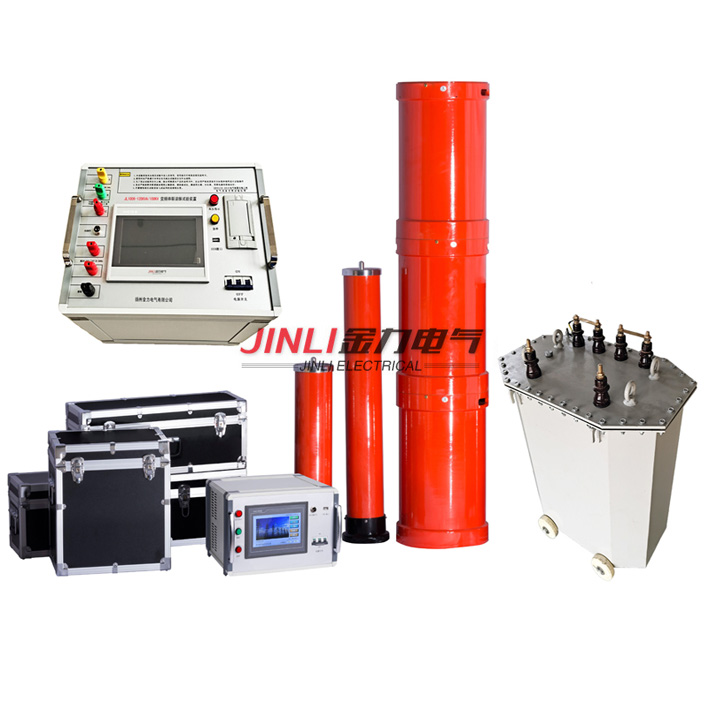

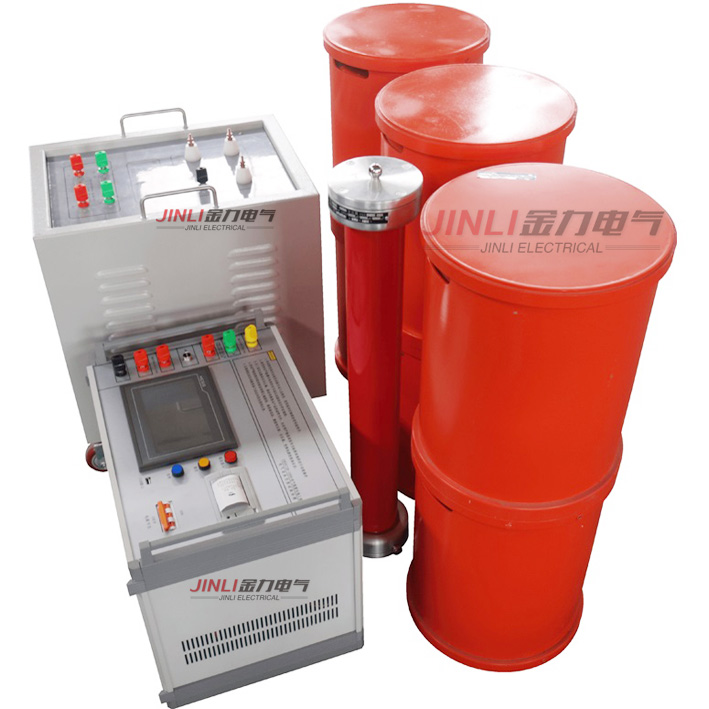

　　串聯諧振是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，在國內外已經得到廣泛的使用。

　　產生串聯諧振的條件：

　　XL=XC

　　由于串聯諧振要在L、C中產生高壓，可能造成擊穿線圈或電容的危害，因此，在電力工程中應盡量避免串聯諧振，而利用串聯諧振試驗裝置進行檢測電力系統就顯得尤為重要了。

　　在諧振的時候，串聯電路諧振電流無窮大；并聯電路諧振電壓無窮大（理論值）。在電阻、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振。其特點是：電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R，此時電路的阻抗zui小，電流zui大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。

　　電路諧振條件是Xc=Xl，即ωL=1/ωC，由此可得電路固有諧振條件為f0=1/(2π√LC)。

　　阻抗條件：諧振后虛部相等符號相反。串聯阻抗等于0，并聯阻抗等于無窮大。就是在諧振的時候，串聯電路諧振電流無窮大。或者說：串聯電路中，總的輸入阻抗的虛部等于零（諧振就是輸出的電壓和電流同相）。

　　在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流位相一般是不同的。如果我們調節電路元件（L或C）的參數或電源頻率，可以使它們位相相同，整個電路呈現為純電阻性。國電西高電路達到這種狀態稱之為諧振。

　　在電阻、電感及電容所組成的串聯電路，當容抗XC=感抗XL相等時，即發生串聯諧振，此時電路中的電壓U與電流I的相位相同。電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R，電路中總阻抗zui小，電流將達到zui大值。

　　在具有R、L、C元件的正弦交流電路中，電路兩端的電壓與電流一般是不同相的.如果改變電路元件的參數值或調節電源的頻率，可使電路的電壓與電流同相，使電路的阻抗呈現電阻的性質，處在這種狀態下的電路稱為諧振.根據電路的不同連接形式，諧振現象可分為串聯諧振和并聯諧振在R、L、C串聯電路中，當電路中的XL＝XC時，阻抗角∮＝0，即電源電壓和電流同相，這種現象稱為串聯諧振。串聯諧振的特點：諧振發生時，因感抗XL等于容抗XC，所以，阻抗達到zui小值，電路呈電阻性。
