概述

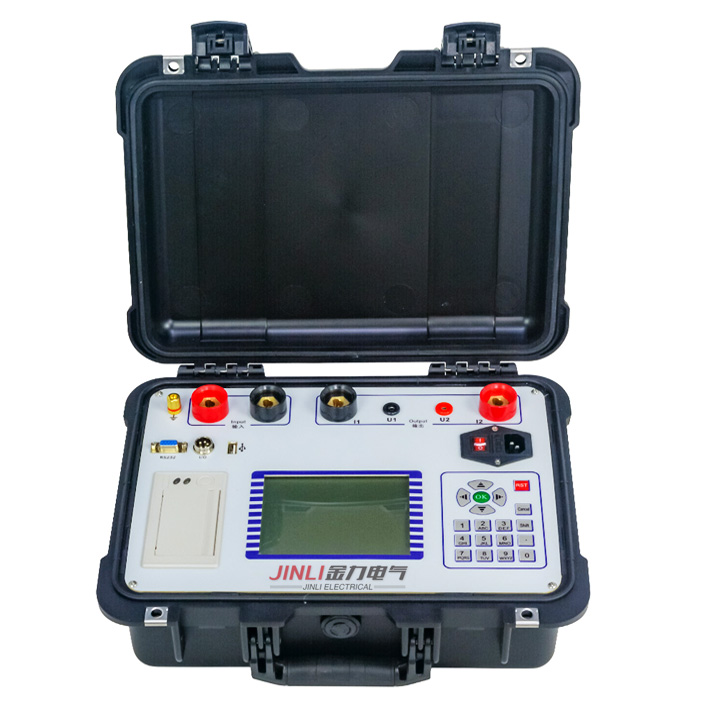

發電機轉子交流阻抗測試儀是我公司推出的新款增強型交流阻抗測試儀，該儀器采用當今先進的高速微處理器技術，功能更強大，性能更優越，使用更方便。具有工作可靠性高、操作簡便、測試精度高、小巧輕便等特點。目前在國內處于水平。

一、功能特性

1、 全自動采集、測量、顯示、存儲、打印所有測量參數和阻抗特性曲線（電壓、 電流、阻抗、功率、頻率、設備編號、時間等）。

2、 超大量程，能全自動和手動測量所有發電機轉子交流阻抗及其特性曲線。

3、 內置超大容量存儲器，可存儲測試數據，并可經標準工業通訊接口（RS232）上傳至PC機，運用本公司開發的隨機軟件實現數據下載、自動生 成和 編輯典型的測試報告，便于技術管理和存檔。

4、 具有完善的過壓、過流保護功能，其中過流過壓保護值是根據試驗參數的設置情況自動調整，既簡便又能確保被試設備的AQ。

5、 可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。

6、 自帶大屏幕圖形LCD，全中文菜單界面，光標提示操作，簡單、方便；實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。

7、 自帶微型打印機，可實時打印交流阻抗測試報告和交流阻抗特性曲線。

二、主要技術指標

1、環境條件

溫度：－5°C～40°C

相對濕度：<95%（25°c）<>

海拔高度：<2500m<>

外界干擾：無特強震動、無特強電磁場

供電電源：200VAC~240VAC，45Hz~55Hz

2、性能指標

1) 交流阻抗          0－6kΩ 0.2級

2) 交流電壓          0－600V 0.2級

3) 交流電流          0----120A 0.2級

4) 有功功率          0-----72KW 0.5級

5) 頻  率            40---75HZ 0.2級

6) 體  積            415×225×200mm

7) 重  量            5kg

3、絕緣強度

1) 電壓、電流輸入端對機殼的絕緣電阻≥100M?。

2) 工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
